サンドビック（株） クランピングユニット 【E】 C3-DNE クランピングユニット　【Ｅ】 C3-DNE-MS40A-E-HS
サンドビック（株） クランピングユニット 【E】 C3-DNE クランピングユニット　【Ｅ】 C3-DNE-MS40A-E-HS
サンドビック（株）

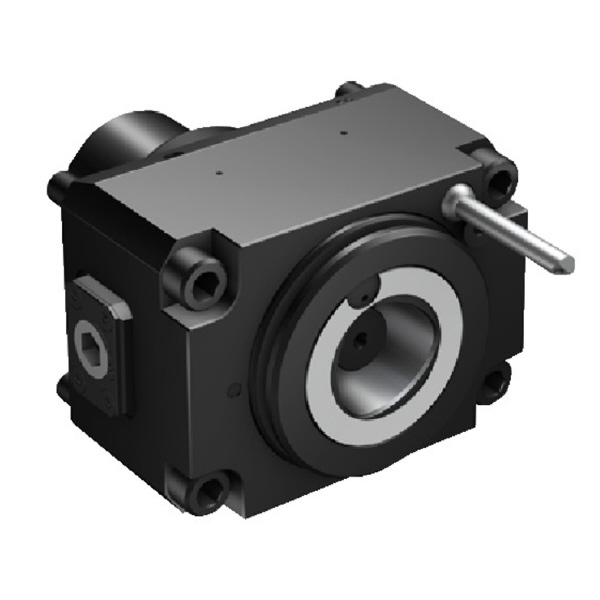

クランピングユニット　【Ｅ】　Ｃ３－ＤＮＥ－ＭＳ４０Ａ－Ｅ－ＨＳ

商品アイコンについて
  • 型番：C3-DNE-MS40A-E-HS
  • 発注コード：EXP58
  • メーカー商品コード：26749610
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \560,000
　
注文単位 1個

  • ※9/15 23:20 時点の情報です

用途 ―
商品説明
  • 回転工具ホルダ
商品スペック
  • 適応インターフェース(機械側)ADINTMS：Mori Seiki driven turret interface -size MS40A
  • 適応インターフェース(ワーク側)ADINTWS：Coromant Capto (segment clamping) -size C3
  • 本体角度(ワーク側)BAWS(°)：0
  • クーラントインレットスタイルCNSC：7: decentral over flange and axial
  • クーラントアウトレットスタイルCXSC：2: radial exit

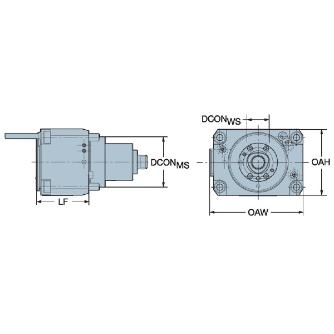

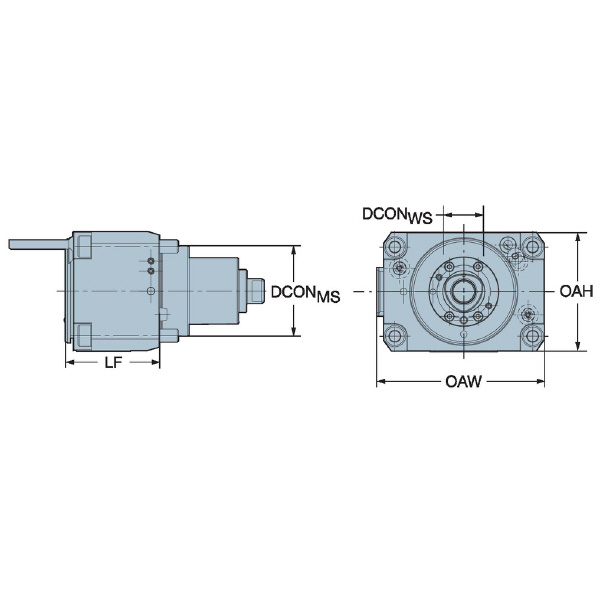

  • 接続径DCONMS(mm)：40
  • 接続径DCONWS(mm)：32
  • 有効径DFC(mm)：22
  • 勝手HAND：N
  • 機能長さLF(mm)：59
  • 全高OAH(mm)：80.5
  • 全体幅OAW(mm)：96
  • 最大回転速度RPMX(1/min)：12000
  • 重量WT(kg)：3.71
  • アダプター：5253 007-01、5253 006-17
  • シールリング：5641 070-04
  • スクリュー：3212 010-468、3213 010-358
  • ノズル：5691 036-01
  • Oリング：5641 005-110、5641 001-93
注意事項
  • ＜特記事項＞＞【画像注意事項】※使用の画像はイメージで実際の商品とは色、仕様が異なる事があります。
内容品・付属品 ―
原産国 ドイツ
特記事項 ―
