| 用途 |
●縦つり・運搬・反転・回転・溶接・組立・建方・搭載。 |
| 商品説明 |
- ストッパーカムと締め付け用無傷カムが同時にロック出来る特許機構。
- ロックはワンタッチ操作のレバー式(開放兼用)。
- 万一の脱落を防止するストッパーカム内蔵。
- つり荷重による強力自動締め付け機構。
- つり荷重の3倍以上の力で締め付ける。
- グリップ力はつり荷重に比例。
- つり荷に無駄な傷をつけない。
- 締め付け用無傷カム、ストッパーカムは特殊合金鋼製で高周波焼き入れ済み。
- クラックに強い溶接構造の高抗張力鋼製本体。
- 取扱いやすい大型のつり環。
- 焼付塗装(エポキシ塗装)仕上げ。
|
| 商品スペック |
- 使用荷重(kg)：600～3000(最小～最大)
- 有効板厚(mm)：20～40
- 寸法A(mm)：42
- 寸法B(mm)：123
- 寸法C(mm)：244
- 寸法D(mm)：Φ60
- 寸法E(mm)：132.5
- 寸法F(mm)：368
- 寸法G(mm)：60
- 寸法H(mm)：273
- 寸法I(mm)：19
- 寸法R(mm)：50
- 寸法W1(mm)：80.5
- 寸法W2(mm)：48.5
- 適合部材：鋼板・形鋼・平鋼・鋼製梁・鉄骨・橋梁・鉄鋼構造物・鋼製枠・クレーンガーダー・クレーンビーム等
- 使用可能材料：硬HV280までの鋼材及び非鉄金属(アルミ板)
|
| 注意事項 |
- ＜注意・使用条件＞＞
- ステンレスや、ジンクリッチプライマ等の特殊な表面処理のほどこされた鋼材には使用できません。
- 水滴、油、錆、塗料等の付着物によってストッパーカムが作動し、つり荷を傷つけることがあります。
- ストッパーカムは衝撃や傾きによっても作動するので、つり上げ・着床時は充分注意してください。＜＜特記事項＞＞【特記事項】
- ◎特注品扱い【画像注意事項】

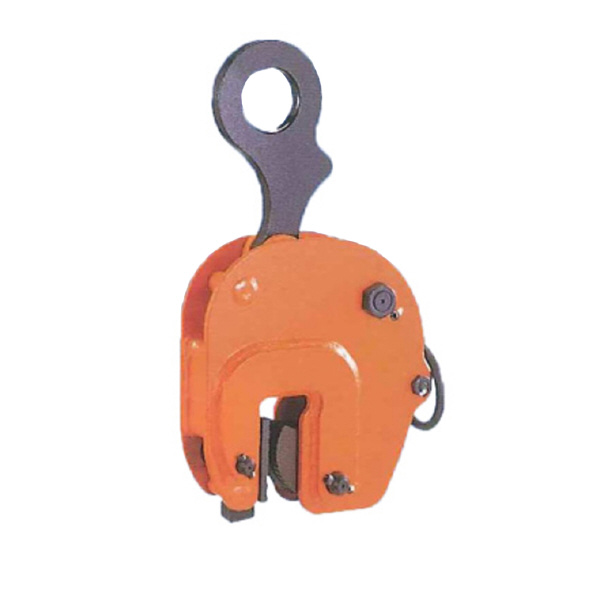

- NNE-2L型のシリーズ画像です。
|
