| 用途 |
●つり上げ・運搬・反転・回転・溶接・組立・プレス加工・ベンディング加工・切断加工。 |
| 商品説明 |
- 短いフランジ部(最低60mm)に取付け可能。
- つり荷重による強力自動締め付け機構グリップ力はつり荷重に比例。
- つり荷に無駄な傷をつけない。
- 高周波焼き入れ済みの特殊合金鋼製カム。
- 重心位置の遠いものにも対応できる長いつり環。
- 水平にH形鋼を積み上げた状態にして、そのままつり上げ可能。
- つかみやすい取手で取扱いに便利。
- ロックスプリング付き。
- 焼付塗装(エポキシ塗装)仕上げ。
|
| 商品スペック |
- 使用荷重(kg)：200～1000(最小～最大)
- 有効板厚(mm)：4～25

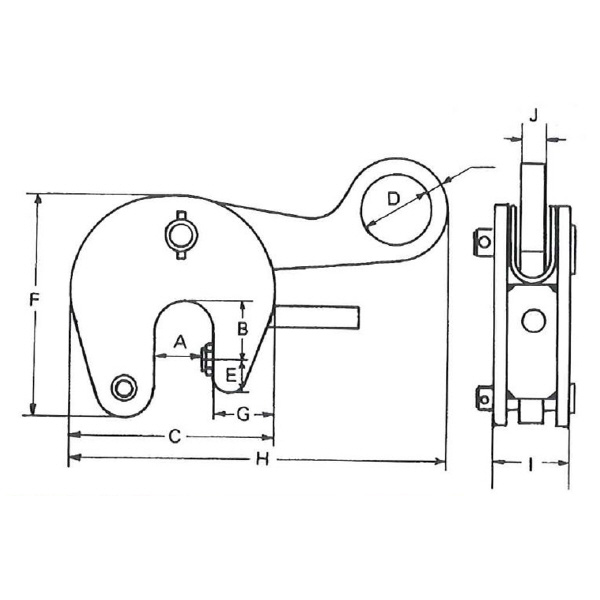

- 寸法A(mm)：35
- 寸法B(mm)：42
- 寸法C(mm)：149
- 寸法D(mm)：40
- 寸法E(mm)：28
- 寸法F(mm)：170
- 寸法G(mm)：37
- 寸法H(mm)：286
- 寸法I(mm)：80
- 寸法J(mm)：16
- 適合部材：形鋼(山形鋼・みぞ形鋼・I形鋼・H形鋼)・鉄骨・橋梁・鉄鋼構造物・鋼製梁・鋼製枠等
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 必ず2点つり以上でご使用ください。
- 開口部が必ず下側になるようにつり上げてください。
- 鋼板や鉄骨等の縦つり運搬は出来ません。
- 本体や部品の変形、摩耗、損傷したクランプの使用は厳禁です。
- ご使用前に必ず取扱説明書をよくお読みください。＜＜特記事項＞＞【画像注意事項】

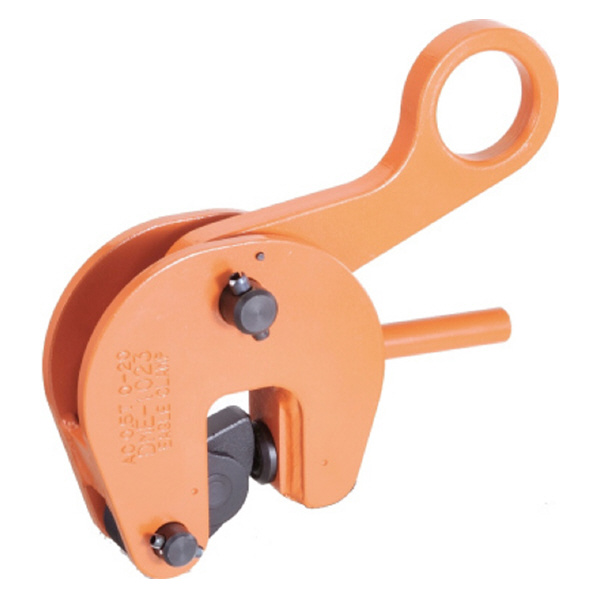

- AC型のシリーズ画像です。
|
