（株）ナベヤ ロケーティングピンアジャストタイプ PAJ ロケーティングピンアジャストタイプ PAJ20D
（株）ナベヤ ロケーティングピンアジャストタイプ PAJ ロケーティングピンアジャストタイプ PAJ20D
（株）ナベヤ

ロケーティングピンアジャストタイプ　ＰＡＪ２０Ｄ

商品アイコンについて
  • 型番：PAJ20D
  • 発注コード：EAN52
  • メーカー商品コード：984142
  • JANコード：4904115841427
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \16,400
　
注文単位 1個

  • ※10/26 23:20 時点の情報です

用途 ―
商品説明
  • レンチ1本で繰返し位置決め精度5μm。
  • 基準穴とのスキマゼロ、高精度位置決めピンでプレート交換や小規模汎用化に最適。
  • ダイヤタイプには位合わせ用のシムが付属しています。

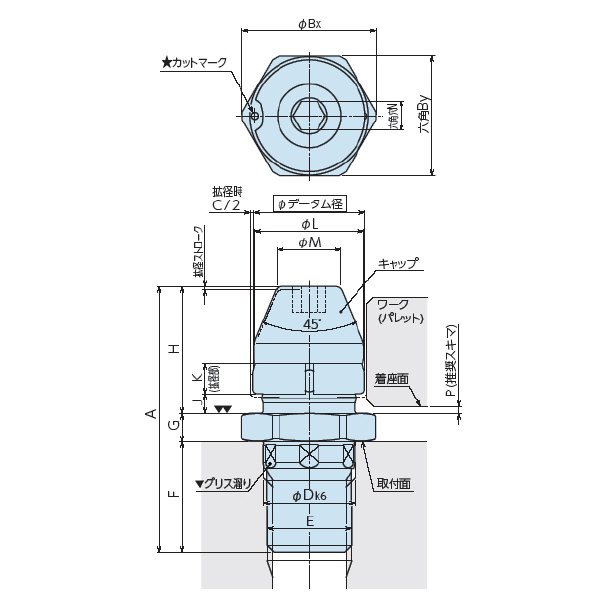

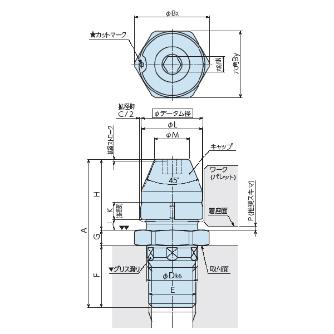

商品スペック
  • A：43.5
  • Bx：24.5
  • By：22
  • C：0.24
  • D k6：17(+0.012～+0.001)
  • E：M16×1.5
  • F：18.5
  • G：5
  • H：20
  • J：2.5
  • K：5
  • L：19.7
  • M：12.4
  • N(六角×深さ)：5×4
  • P(推奨スキマ)：0.5～1
  • Q：22
  • R：5.6
  • S：20.5
  • データム径φ：19.84(最小)/20.06(最大)
  • ワーク径φ：20H8
  • 拡径 ストローク：0.6
  • 質量(kg)：0.08
  • タイプ：ダイヤ
  • 材質(本体)：SNCM439
  • 材質(キャップ部)：SCM440
  • 熱処理：焼入HRC55
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
