（株）ナベヤ ロケーティングピンアジャストタイプ PAJ ロケーティングピンアジャストタイプ PAJ12D
（株）ナベヤ ロケーティングピンアジャストタイプ PAJ ロケーティングピンアジャストタイプ PAJ12D
（株）ナベヤ

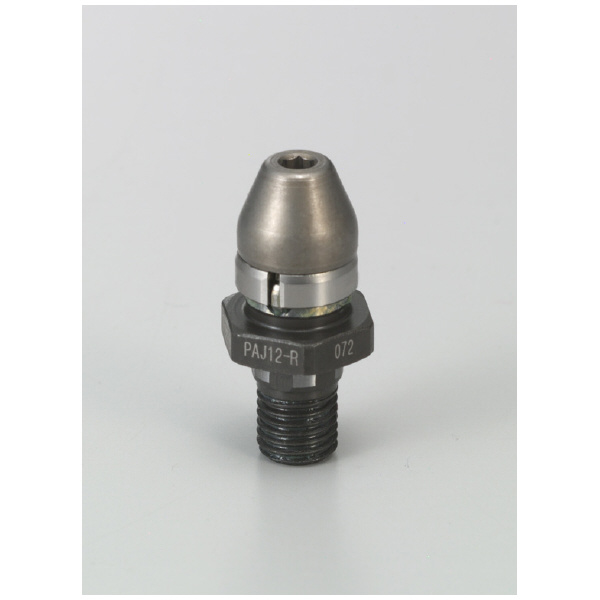

ロケーティングピンアジャストタイプ　ＰＡＪ１２Ｄ

商品アイコンについて
  • 型番：PAJ12D
  • 発注コード：EAN50
  • メーカー商品コード：984138
  • JANコード：4904115841380
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \15,100
　
注文単位 1個

  • ※10/26 23:20 時点の情報です

用途 ―
商品説明
  • レンチ1本で繰返し位置決め精度5μm。
  • 基準穴とのスキマゼロ、高精度位置決めピンでプレート交換や小規模汎用化に最適。
  • ダイヤタイプには位合わせ用のシムが付属しています。

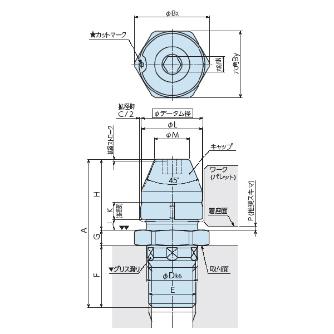

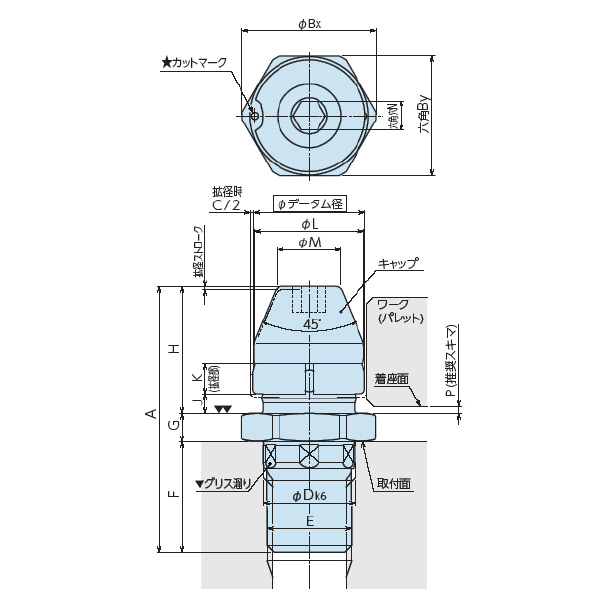

商品スペック
  • A：30
  • Bx：15.5
  • By：14
  • C：0.2
  • D k6：9(+0.010～+0.001)
  • E：M8×1
  • F：11.5
  • G：3.5
  • H：15
  • J：2.2
  • K：3.5
  • L：11.8
  • M：6.5
  • N(六角×深さ)：3×3
  • P(推奨スキマ)：0.5～1
  • Q：14
  • R：5
  • S：13.5
  • データム径φ：11.88(最小)/12.06(最大)
  • ワーク径φ：12H8
  • 拡径 ストローク：0.5
  • 質量(kg)：0.02
  • タイプ：ダイヤ
  • 材質(本体)：SNCM439
  • 材質(キャップ部)：SCM440
  • 熱処理：焼入HRC55
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
