（株）ナベヤ 基準座(フランジ付) KZFR 基準座（フランジ付） KZFR27
（株）ナベヤ 基準座(フランジ付) KZFR 基準座（フランジ付） KZFR27
（株）ナベヤ

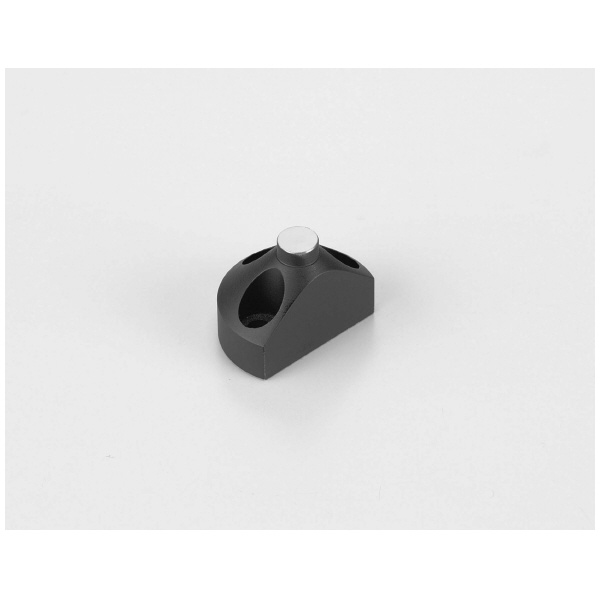

基準座（フランジ付）　ＫＺＦＲ２７

商品アイコンについて
  • 型番：KZFR27
  • 発注コード：EAM58
  • メーカー商品コード：957177
  • JANコード：4904115571775
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \11,000
　
注文単位 1個

  • ※10/25 23:20 時点の情報です

用途 ―
商品説明
  • エアー穴付仕様は着座確認用として使用できます。(Oリングは含まれていません)
  • 固定用座ぐり穴(Φ7)が3ヶ所設定のため、精度保持がしやすくなっています。
  • ワーク受部がΦ10になっており、せまいリブを上部よりクランプする際の受けに便利です。

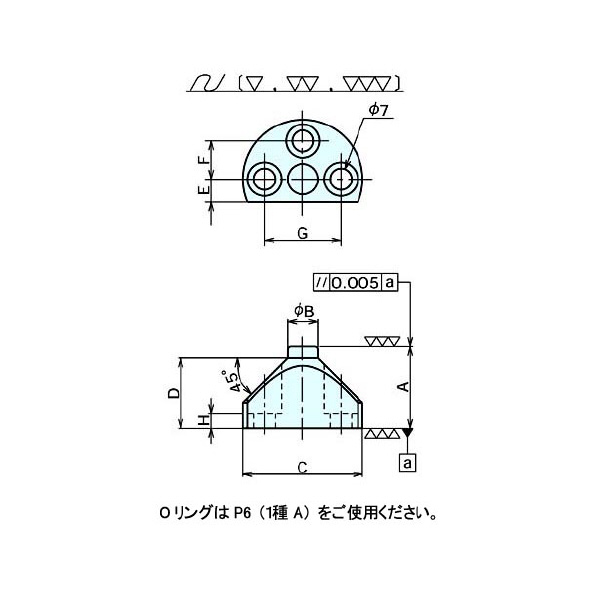

商品スペック
  • 全高(mm)：27(＋0.010～0)
  • B：10
  • 全長(mm)：39
  • D：23
  • E：7.5
  • F：12.5
  • G：25
  • H：5
  • 質量(kg)：0.109
  • エアー穴：なし
  • 材質(本体)：SCM415
  • 熱処理：焼入HRC60±3
  • 表面処理：黒染め
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
