（株）ナベヤ

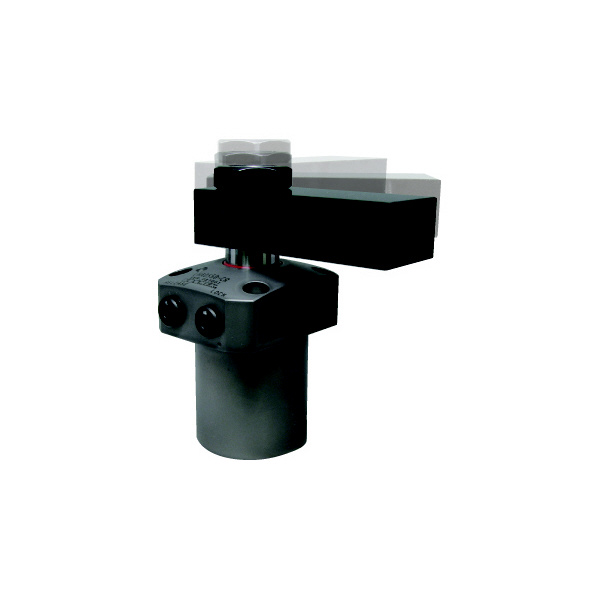

油圧複動スイングクランプ　ＳＣＤＡ０５５０Ｌ

商品アイコンについて

型番：SCDA0550L
発注コード：EAK51
メーカー商品コード：114437
JANコード：4904115232201

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\101,000


注文単位	1個

※10/26 23:20 時点の情報です

用途	―
商品説明	ロングレバーに対応。高速動作と高い耐久性の旋回機構。優れたクーラント対策。スイングレバーの製作容易(テーパースリーブを標準付属)。

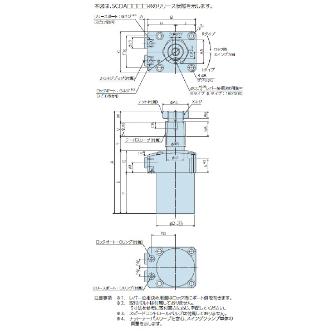

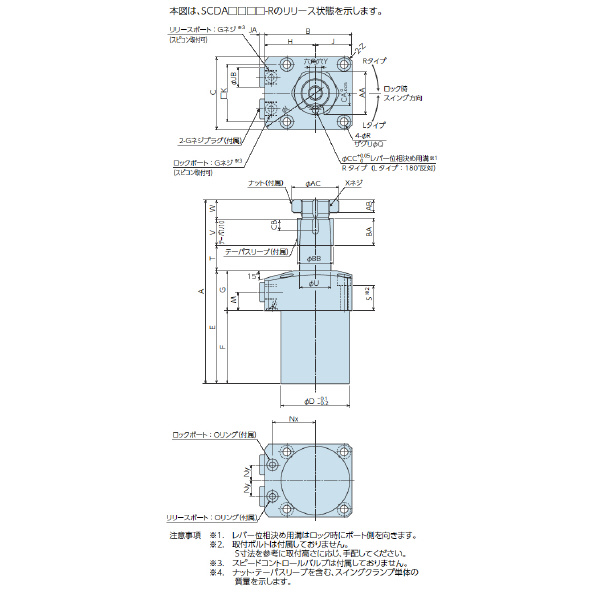

商品スペック	全ストローク：18.5 スイングストローク(90°)：8.5 ロックストローク：10 A：145.5 B：69 C：60 D：55 E：89 F：59 G：30 H：39 J：30 K：47 L：88 M：12 Nx：33.5 Ny：12 Q：11 R：6.8 S：17 T：20.5 U：25 V：21 W：15 X(呼び×ピッチ)：M22×1.5 Y：8 Z(面取り)：C3 AA：32 AB：10 AC：35.5 BB：28 CA：10 CB：9.5 CC：6 JA：3.5 JB：14 ロックポート/リリースポート：G1/8 Oリング：1BP5 シリンダ容量CM3：19(ロック時)/28.1(リリース時) 質量(kg)：2
注意事項	―
内容品・付属品	―
原産国	―
特記事項	―
