（株）ナベヤ油圧複動スイングクランプ SCDA 油圧複動スイングクランプ SCDA0480L

（株）ナベヤ油圧複動スイングクランプ SCDA 油圧複動スイングクランプ SCDA0480L

（株）ナベヤ

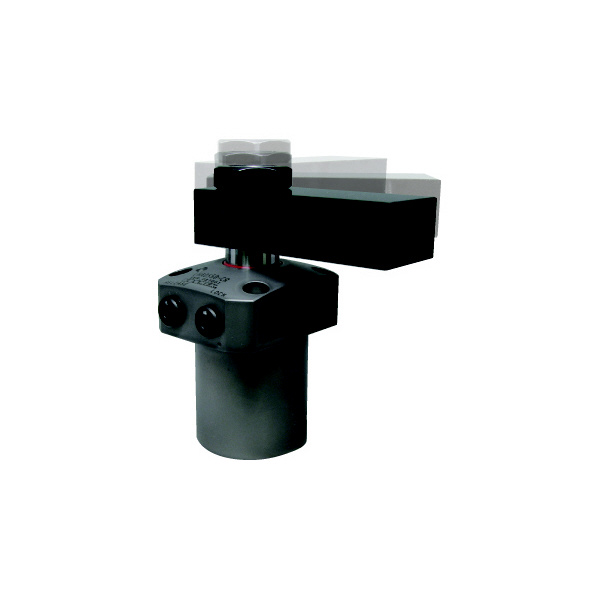

油圧複動スイングクランプ　ＳＣＤＡ０４８０Ｌ

商品アイコンについて

型番：SCDA0480L
発注コード：EAK49
メーカー商品コード：114435
JANコード：4904115232188

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\97,500


注文単位	1個

※10/26 23:20 時点の情報です

用途	―
商品説明	ロングレバーに対応。高速動作と高い耐久性の旋回機構。優れたクーラント対策。スイングレバーの製作容易(テーパースリーブを標準付属)。

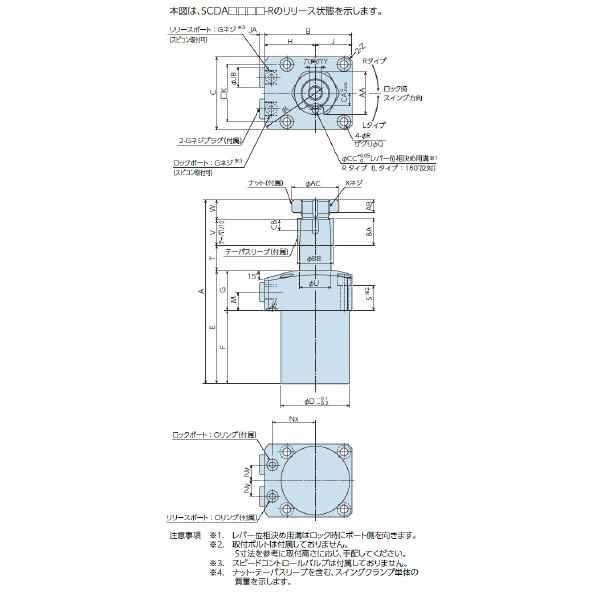

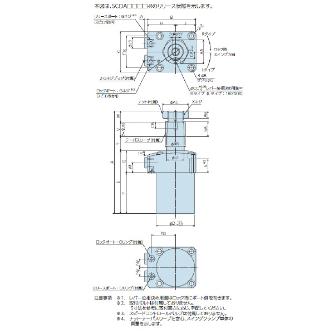

商品スペック	全ストローク：15.5 スイングストローク(90°)：7.5 ロックストローク：8 A：128.5 B：61 C：51 D：48 E：79 F：51 G：28 H：35.5 J：25.5 K：40 L：83 M：13 Nx：30 Ny：11 Q：9 R：5.5 S：17.5 T：17.5 U：22 V：18 W：14 X(呼び×ピッチ)：M20×1.5 Y：8 Z(面取り)：C3 AA：30 AB：9 AC：33 BB：25 CA：9 CB：7.5 CC：5 JA：3.5 JB：14 ロックポート/リリースポート：G1/8 Oリング：1BP5 シリンダ容量CM3 ロック時：10.8 シリンダ容量CM3 リリース時：16.7 質量(kg)：1.4
注意事項	―
内容品・付属品	―
原産国	―
特記事項	―
