（株）ナベヤ油圧複動スイングクランプ SCDA 油圧複動スイングクランプ SCDA0360L

（株）ナベヤ油圧複動スイングクランプ SCDA 油圧複動スイングクランプ SCDA0360L

（株）ナベヤ

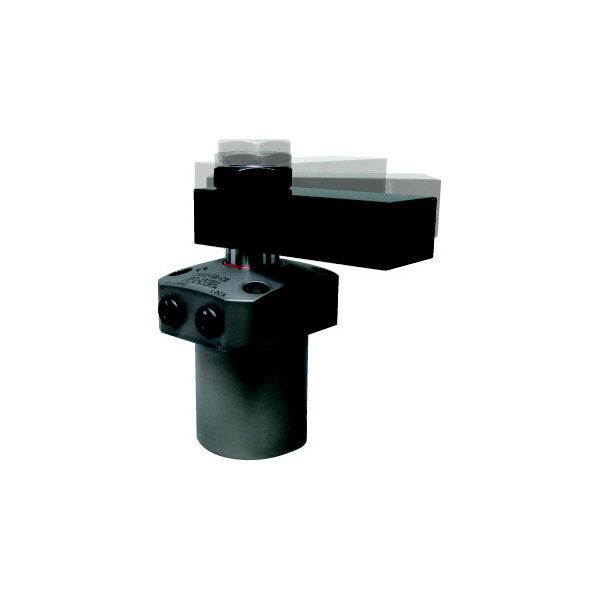

油圧複動スイングクランプ　ＳＣＤＡ０３６０Ｌ

商品アイコンについて

型番：SCDA0360L
発注コード：EAK45
メーカー商品コード：114431
JANコード：4904115232140

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\92,000


注文単位	1個

※10/26 23:20 時点の情報です

用途	―
商品説明	ロングレバーに対応。高速動作と高い耐久性の旋回機構。優れたクーラント対策。スイングレバーの製作容易(テーパースリーブを標準付属)。

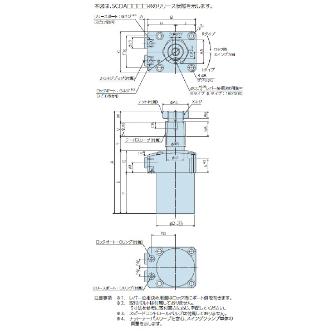

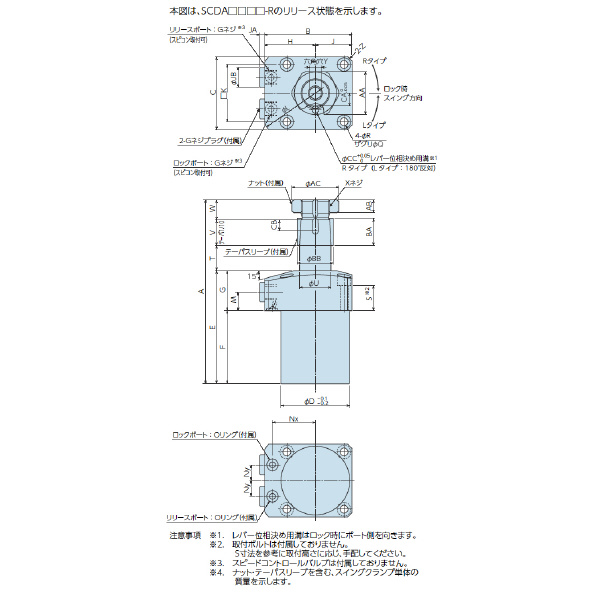

商品スペック	全ストローク：13.5 スイングストローク(90°)：5.5 ロックストローク：8 A：104 B：49 C：40 D：36 E：64.5 F：39.5 G：25 H：29 J：20 K：31.4 L：66 M：11 Nx：23.5 Ny：8 Q：7.5 R：4.5 S：16 T：15.5 U：15 V：13 W：11 X(呼び×ピッチ)：M14×1.5 Y：5 Z(面取り)：C2 AA：22 AB：7 AC：24.5 BB：17 CA：6 CB：6.5 CC：4 JA：3.5 JB：14 ロックポート/リリースポート：G1/8 Oリング：1BP5 シリンダ容量CM3 ロック時：4.8 シリンダ容量CM3 リリース時：7.2 質量(kg)：0.7
注意事項	―
内容品・付属品	―
原産国	―
特記事項	―
