| 商品スペック |
- クランプ距離：40
- クランプ ストローク：30.5
- ストローク 余裕：4.4

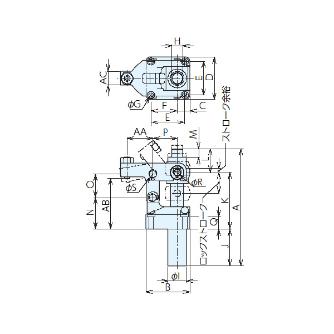

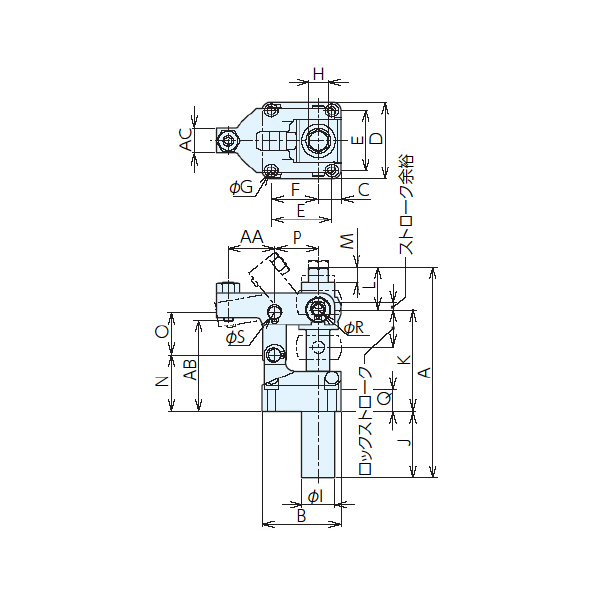

- A：141.5～172
- B：63
- C：19
- D：61
- E：47
- F：37
- G：6.8
- H：13
- I：26
- J：53
- K：82
- L：37
- M：15
- N：45
- O：34
- P：35
- Q：18
- R：10
- S：10
- AA：40
- AB：77
- AC：19
- 最大操作トルク(N・m)：48
- 最大締付力(kN)：10
- 質量(kg)：1.9
- 材質(フランジ)：SCM435
- 材質(メネジ)：SCM420
- 材質(リングプレート)：S45C
- 材質(ジョイントブロック)：S45C
- 材質(クランプレバー)：SCM435
- 熱処理(フランジ)：焼入HRC23
- 熱処理(メネジ)：焼入HRC50
- 熱処理(リングプレート)：焼入HRC23
- 熱処理(ジョイントブロック)：焼入HRC42
- 熱処理(クランプレバー)：焼入HRC23
- 表面処理(フランジ/リングプレート/クランプレバー)：黒染め
|
