| 商品スペック |
- クランプ距離：31
- クランプ ストローク：25
- ストローク 余裕：4.7

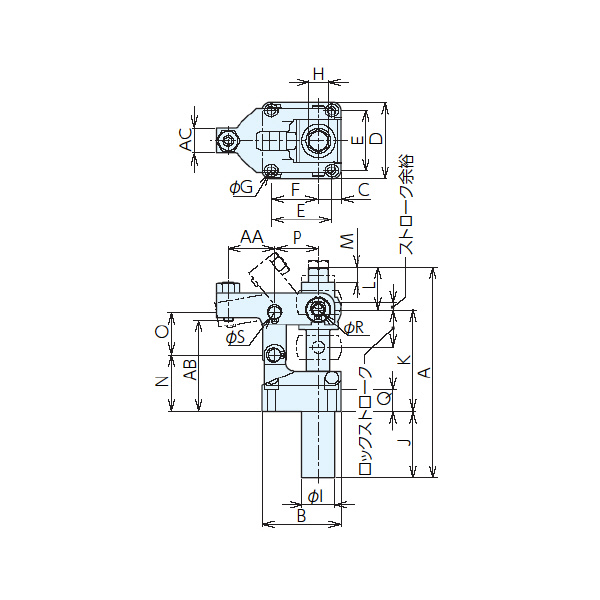

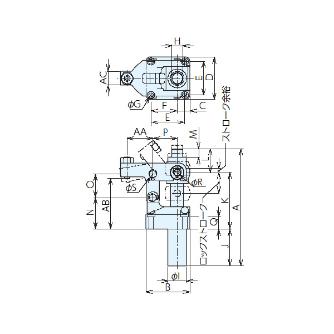

- A：114.5～139.5
- B：52
- C：15
- D：51
- E：40
- F：31
- G：5.5
- H：13
- I：22
- J：44
- K：67.5
- L：28
- M：10
- N：37.5
- O：28
- P：29
- Q：14.5
- R：8
- S：8
- AA：31
- AB：62.5
- AC：16
- 最大操作トルク(N・m)：38
- 最大締付力(kN)：6
- 質量(kg)：1.1
- 材質(フランジ)：SCM435
- 材質(メネジ)：SCM420
- 材質(リングプレート)：S45C
- 材質(ジョイントブロック)：S45C
- 材質(クランプレバー)：SCM435
- 熱処理(フランジ)：焼入HRC23
- 熱処理(メネジ)：焼入HRC50
- 熱処理(リングプレート)：焼入HRC23
- 熱処理(ジョイントブロック)：焼入HRC42
- 熱処理(クランプレバー)：焼入HRC23
- 表面処理(フランジ/リングプレート/クランプレバー)：黒染め
|
