| 商品スペック |
- クランプ距離：25
- クランプ ストローク：23
- ストローク 余裕：3.6

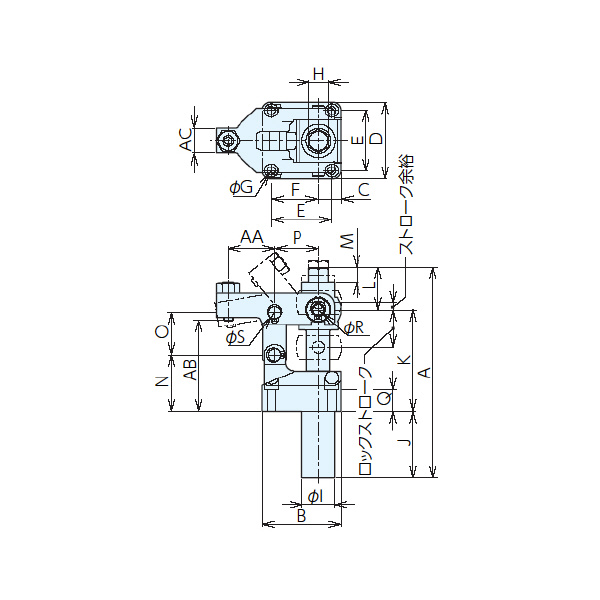

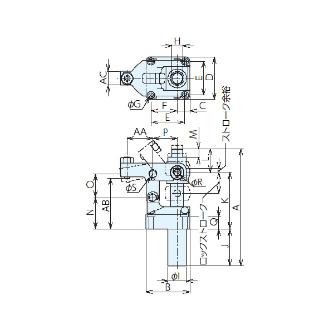

- A：114～137
- B：46
- C：14
- D：46
- E：34
- F：26
- G：5.5
- H：13
- I：20
- J：44
- K：63
- L：30
- M：12
- N：34
- O：26
- P：26
- Q：11
- R：6
- S：6
- AA：25
- AB：59
- AC：12
- 最大操作トルク(N・m)：11
- 最大締付力(kN)：3
- 質量(kg)：0.8
- 材質(フランジ)：SCM435
- 材質(メネジ)：SCM420
- 材質(リングプレート)：S45C
- 材質(ジョイントブロック)：S45C
- 材質(クランプレバー)：SCM435
- 熱処理(フランジ)：焼入HRC23
- 熱処理(メネジ)：焼入HRC50
- 熱処理(リングプレート)：焼入HRC23
- 熱処理(ジョイントブロック)：焼入HRC42
- 熱処理(クランプレバー)：焼入HRC23
- 表面処理(フランジ/リングプレート/クランプレバー)：黒染め
|
