| 用途 |
●非鉄金属をはじめ非磁性材のワークを圧着し、工作機械でのプラスチック、アルミ、黄銅、ステンレス、セラミック、ガラスなどの研削作業に適します。また、十分な固定力が得られれば軽切削作業にも使用可能です。 |
| 商品説明 |

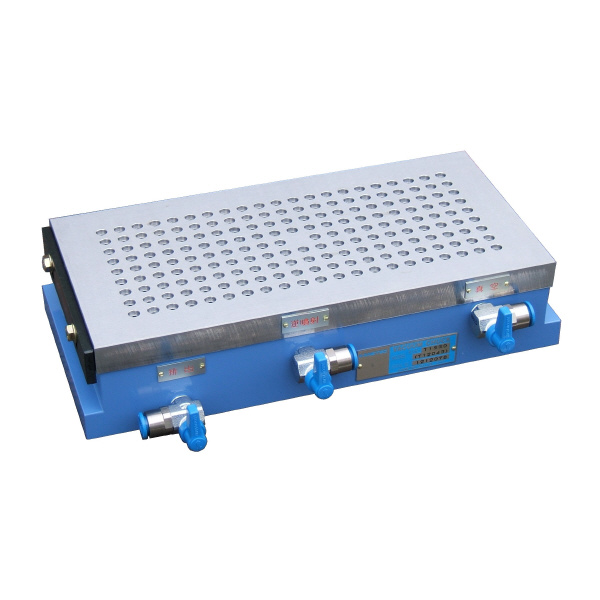

- マスキング不要の画期的真空チャック！
- マスキングフリーで段取り時間削減:ワークを載せて加工液を塗布しバルブを回すだけ。ワークから外れた吸引口は自動閉栓しますので、面倒なマスキング不要で即加工が可能です。
- 容易なバルブクリーニング:スラッジ固着などによる目詰まりが起きにくい独自のモジュール設計ですので、メンテナンスが容易でランニングコストが抑えられます。
- 安全性向上:万一、加工中にワークがずれても自動バルブが瞬時に閉じる独自構造なので、真空破壊が起こらず一定程度の固定力を維持継続します。
- 乾式加工にも対応:加工液がない乾式加工でも最低限のマスキングのみで使用が可能です。
- 別途専用真空源装置要。
|
| 商品スペック |
- 商品タイプ：オートバルブ式
- 呼び寸法(mm)：100×175
- 高さ(mm)：70
- 質量(kg)：8
- 適用真空源装置：VPU-E10-AV
- チャック作業面B1(mm)：100
- チャック作業面Be(mm)：57.5
- チャック作業面L1(mm)：175
- チャック作業面Le(mm)：132
- チャック取付部B2(mm)：98
- チャック取付部h(mm)：20
- チャック取付部L2(mm)：195
- 吸引口間隔P1(mm)：12
- 吸引口間隔P2(mm)：11.5
- 吸引口数：72
|
| 注意事項 |
― |
| 内容品・付属品 |
●クランプ金具 |
