| 用途 |
― |
| 商品説明 |

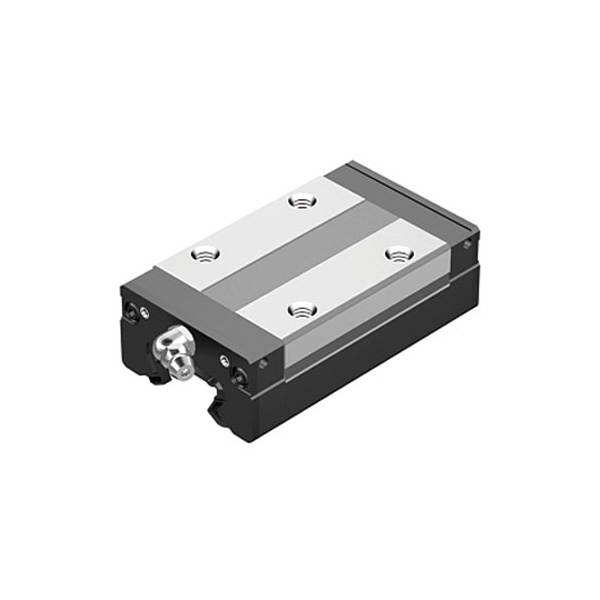

- ボールリテーナ入りLMガイドS-R形のブロックです。

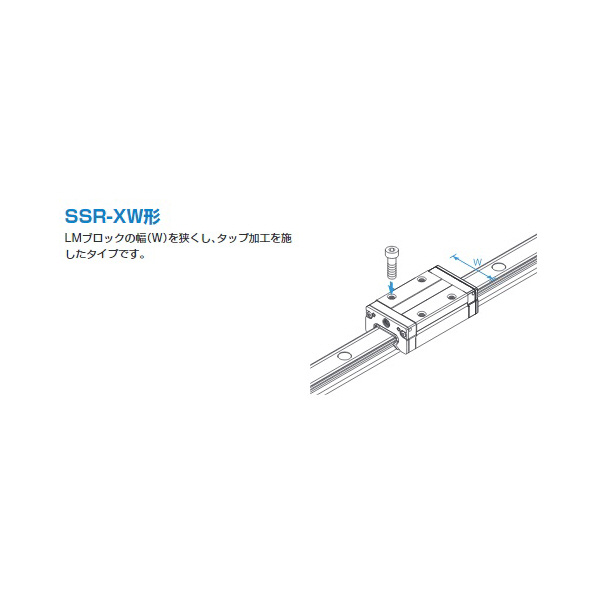

- LMブロックの幅(W)を狭くし、タップ加工を施したタイプです。
|
| 商品スペック |
- グリースニップル：B-M6F
- タイプ：SSR-XW形
- 横ニップル用下穴D0(mm)：3
- 横ニップル用下穴e0(mm)：6.8
- 横ニップル用下穴f0(mm)：3.3
- 仕様：エンドシール+サイドシール+インナシール付き

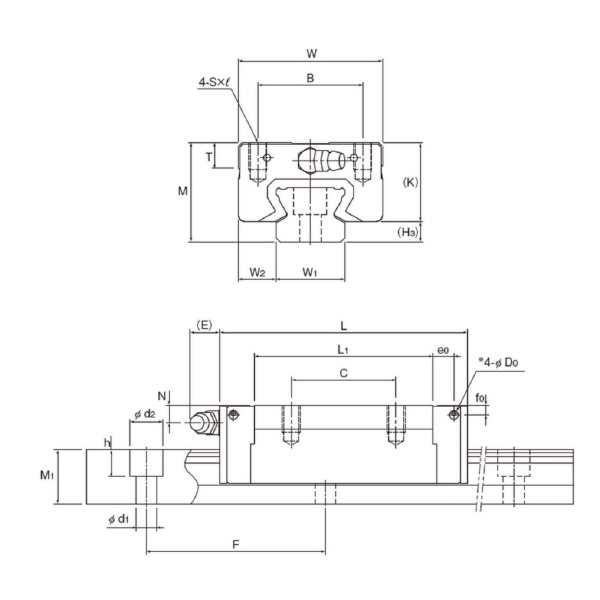

- 寸法B(mm)：35
- 寸法C(mm)：35
- 寸法E(mm)：12
- 寸法K(mm)：26.2
- 寸法L1(mm)：59.8
- 寸法N(mm)：6
- 寸法S×l(mm)：M6×9
- 寸法T(mm)：8.4
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 横ニップル用下穴はLMブロック内への異物の侵入を避けるため貫通しておりません。
- 受注状況により納期が変更になる商品ですので、発注時にご確認ください。
- ブロックとレールは別売りですのでセットされておりません。お客様で取り付けていただくこととなります。＜＜特記事項＞＞【画像注意事項】
- 画像は代表画像を使用しています。
|
