（株）ナベヤ Qーロックエレメント ピン(油圧式複動) QLH Ｑ－ロックエレメント　ピン（油圧式複動） QLH48DRP
（株）ナベヤ Qーロックエレメント ピン(油圧式複動) QLH Ｑ－ロックエレメント　ピン（油圧式複動） QLH48DRP

商品動画

（株）ナベヤ

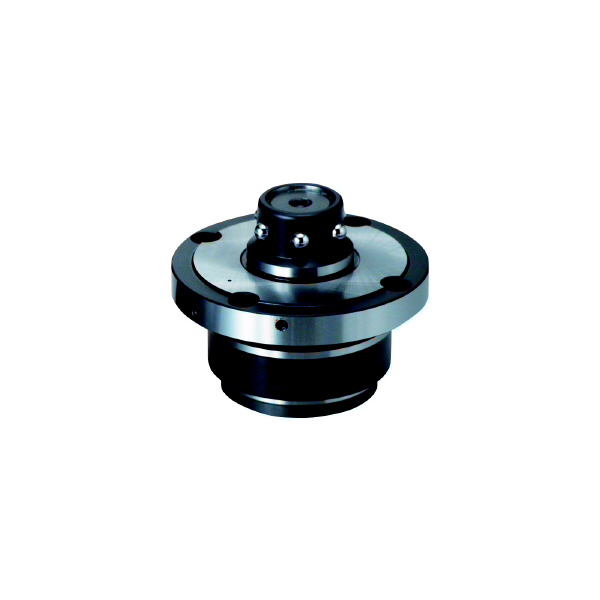

Ｑ－ロックエレメント　ピン（油圧式複動）　ＱＬＨ４８ＤＲＰ

  • RoHS
商品アイコンについて
  • 型番：QLH48DRP
  • 発注コード：DQ680
  • メーカー商品コード：129622
  • JANコード：4904115765242
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \87,000
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • エアーブロー・着座確認付。
  • 強力クランプで重切削向き。
  • クランプ、アンクランプ時に油圧を使用。バルブの切り替えで治具の自動交換に対応できます。

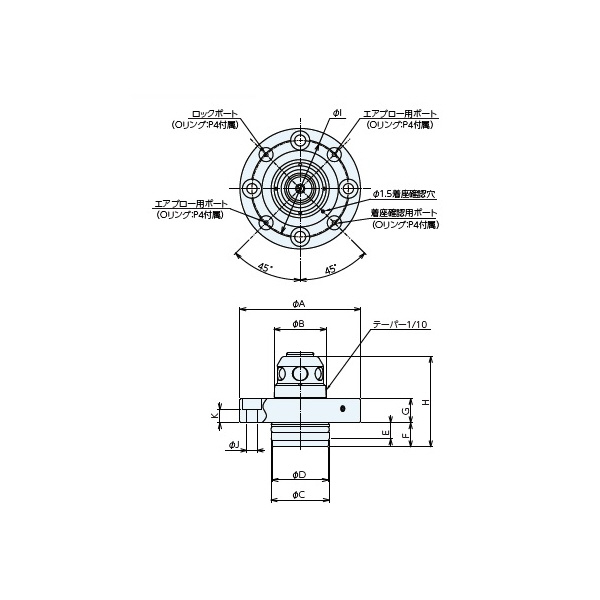

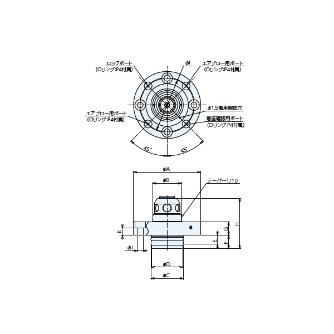

商品スペック
  • A：105
  • B：48
  • Ch5：53
  • D：51.5
  • E：8
  • F：18
  • G(±0.005)：20
  • 高さ(mm)：70
  • I：87
  • J：9
  • K：11.4
  • 質量(kg)：1.8
  • タイプ：ロケートピン
  • 材質(本体)：SCM440
  • 熱処理：焼入HRC55
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
