（株）ナベヤ Qーロックエレメント ピン(油圧式複動) QLH Ｑ－ロックエレメント　ピン（油圧式複動） QLH32DRP
（株）ナベヤ Qーロックエレメント ピン(油圧式複動) QLH Ｑ－ロックエレメント　ピン（油圧式複動） QLH32DRP

商品動画

（株）ナベヤ

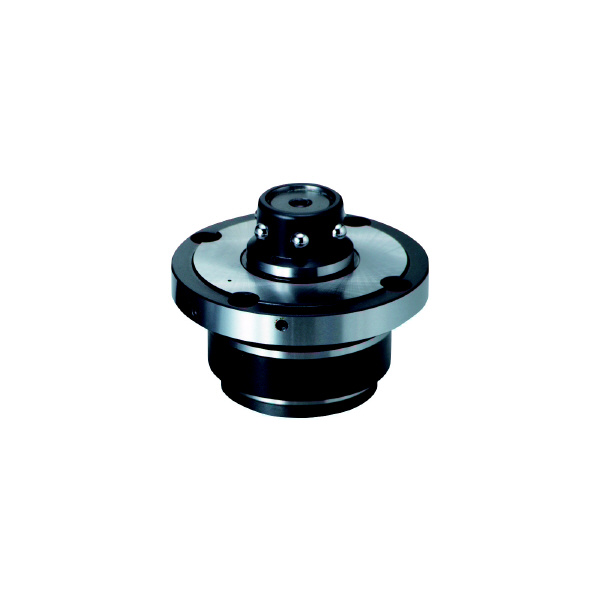

Ｑ－ロックエレメント　ピン（油圧式複動）　ＱＬＨ３２ＤＲＰ

  • RoHS
商品アイコンについて
  • 型番：QLH32DRP
  • 発注コード：DQ678
  • メーカー商品コード：129620
  • JANコード：4904115765228
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \68,500
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • エアーブロー・着座確認付。
  • 強力クランプで重切削向き。
  • クランプ、アンクランプ時に油圧を使用。バルブの切り替えで治具の自動交換に対応できます。

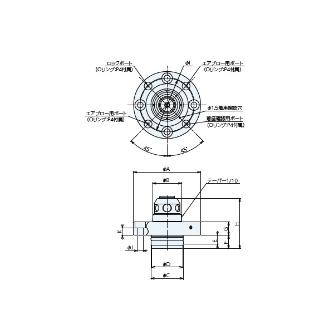

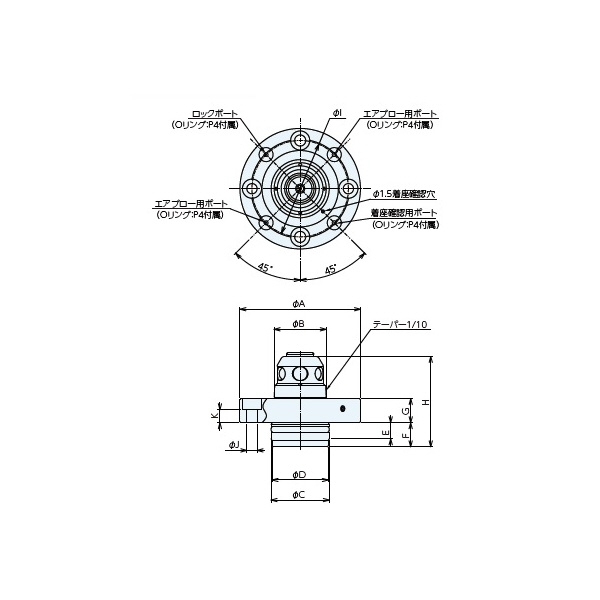

商品スペック
  • A：72
  • B：32
  • Ch5：35
  • D：34
  • E：8
  • F：14
  • G(±0.005)：14
  • 高さ(mm)：51
  • I：58
  • J：7
  • K：7.5
  • 質量(kg)：0.6
  • タイプ：ロケートピン
  • 材質(本体)：SCM440
  • 熱処理：焼入HRC55
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
