| 用途 |
― |
| 商品説明 |

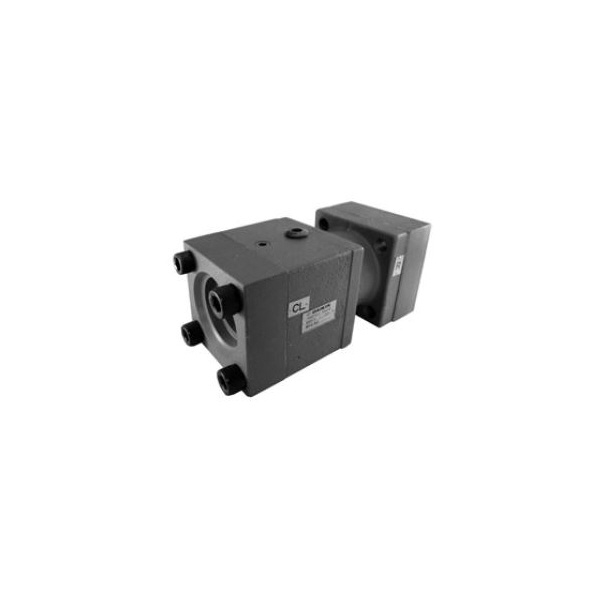

- 油圧シリンダとタンク間の吸・排油弁として使用されるもので、大形プレスなどの急速前進工程では、タンクから油圧シリンダへ油の吸込みを行い、加圧工程では、油圧シリンダからタンクへの逆流を防止し、戻り工程では、油圧シリンダよりタンクへ排油を行います。
|
| 商品スペック |
- 種類：Hシリーズプレフィル弁
- 接続方法：フランジ接続形
- 呼び径：2 1/2
- 適合流体：石油系作動油、水・グリコール系作動油
- オプション記号：フランジ付
- クラッキング圧力記号：0.005MPa(0.05kgf/cm2)
- デザイン番号：20
|
| 注意事項 |
- 弁の取付位置が開放タンク液面より下の場合、高低差は、クラッキング圧力1形は1m以内、2形は2.5m以内としてください。液面より上の場合は、R→CLの吸込能力を充分検討してください。

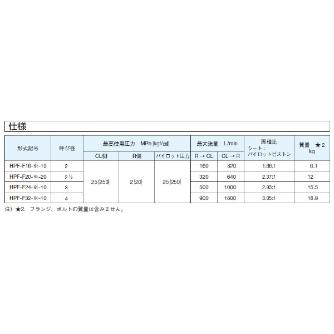

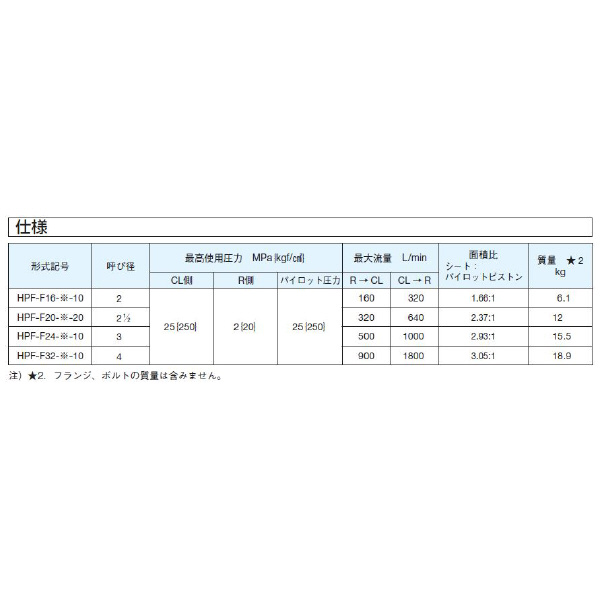

- 弁を開くには、大体（シリンダ（CL）側圧力×上記面積比）以上のパイロット圧力が必要です。
- シリンダからの排油時には、シリンダ側の圧抜きを行った後、パイロット（PL）ポートより圧力を加えてください。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
