| 用途 |
― |
| 商品説明 |

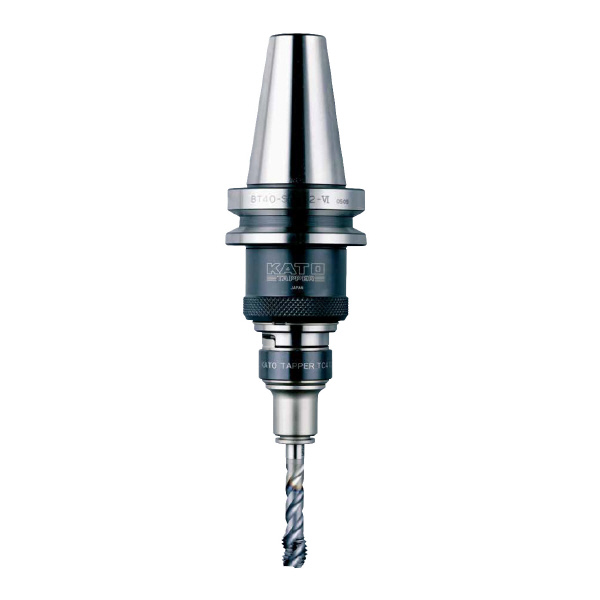

- あらゆる機械に使用できる短身タイプ。
- 伸縮装置が送り誤差を吸収。
- 短身なので狭い作業空間に最適。
- 安全装置付きTC型コレットも使用できます。
- 別売オプション:TC-MO型コレット(TC412-MO)。
|
| 商品スペック |
- テーパ：BT30
- タッピング能力・タップサイズ：M3～16
- 対応機構：縮み/伸び

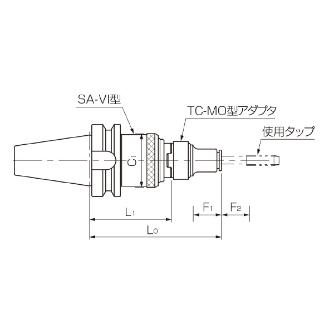

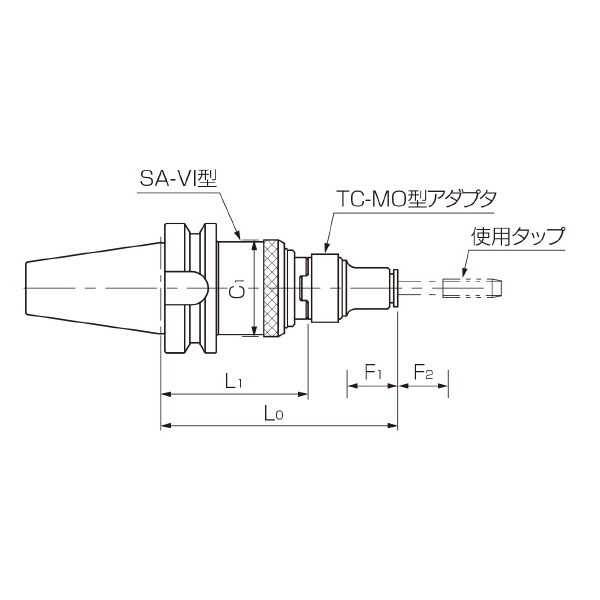

- 伸び量F2(mm)：8
- 縮み量F1(mm)：6
- 対応シャンク：BT/ST/STT/MT
- 型：SA-VI
- C1(mm)：47
- d(mm)：12.5
- D1(mm)：46
- D2(mm)：38
- D3(mm)：31.75
- e(mm)：20
- L0(mm)：110.0
- l0(mm)：70.4
- L1(mm)：66.5
- l1(mm)：48.4
- y(mm)：2
- タッピング能力範囲：412
- ネジ部：M12×1.75
- 本体重量(kg)：1.07
|
| 注意事項 |
- 取扱い上のご注意:製品のお持ち運び時やケースからの取り出し時には、飛出し・落下にはご注意下さい。梱包数の多い場合や重量物ホルダ等は、取扱いに十分ご注意下さい。必要に応じて運搬器具をご使用下さい。1週間に1度程度、給油等のメンテナンスを実施して下さい。
- 刃物取り付け・取り外し時のご注意:刃物は必ずプリセッタや締付治具で確実に固定して作業を行って下さい。刃物をホルダ等に取り付ける場合は、切れ刃を直接素手で、触れないようご注意下さい。刃物締付け用スパナは、スパナ掛け部に確実に取り付けて、安全のため、ゆっくりと締め付けて下さい。ハンマー等でたたくなどの増締め行為はしないで下さい。
|
| 内容品・付属品 |
●取扱説明書 |
