住友電気工業（株）

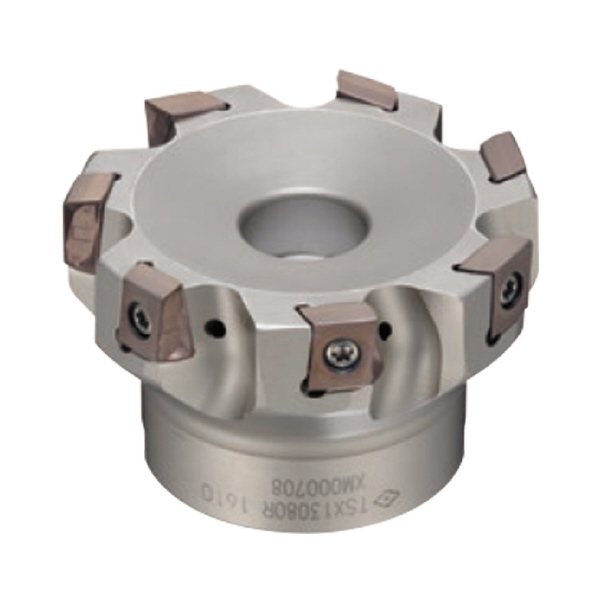

ＳＥＣ－スミデュアルミル　カッタ　ＴＳＸ１３１００ＲＳ

  • RoHS
商品アイコンについて
  • 型番：TSX13100RS
  • 発注コード：D8U51
  • メーカー商品コード：2200ASQ
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \116,000
　
注文単位 1個

  • ※12/16 23:30 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \122,000

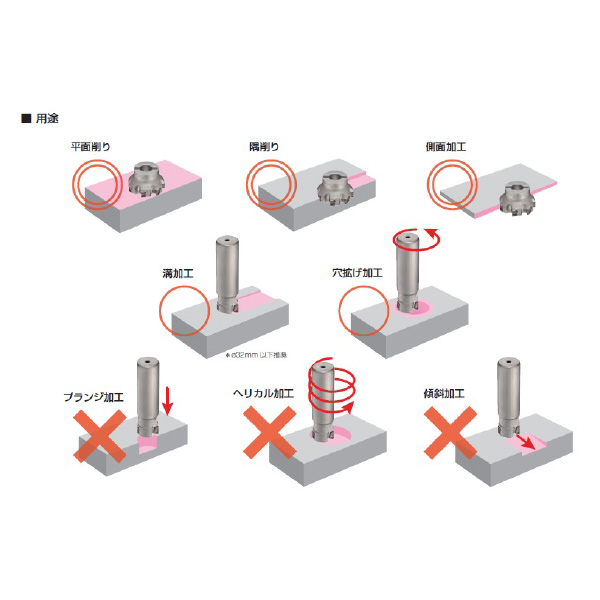

用途 ●平面削り、隅削り、側面加工、溝加工、穴拡げ加工
商品説明 ―
商品スペック
  • 商品タイプ：標準ピッチ
  • 規格：メトリック
  • 型式記号：TSX
  • 内接円IC(mm)：13.5
  • インサート内接円サイズ記号：13
  • 勝手［記号］：右［R］
  • カッタ径記号：100
  • すくい角(°)：-23～-15(半径方向)・-6(軸方向)

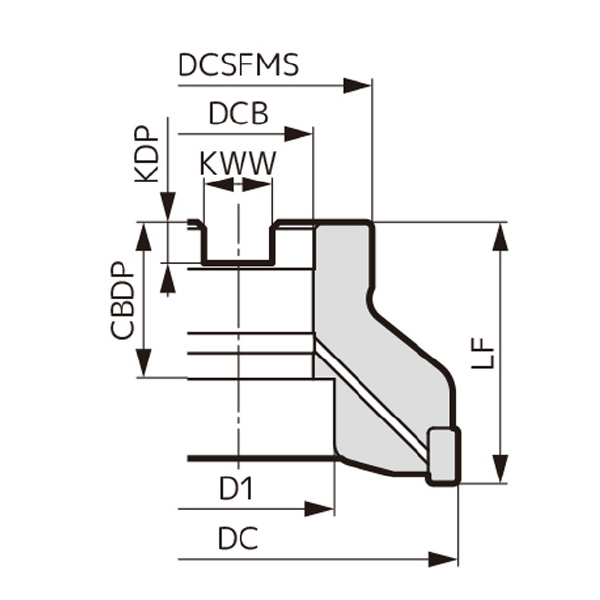

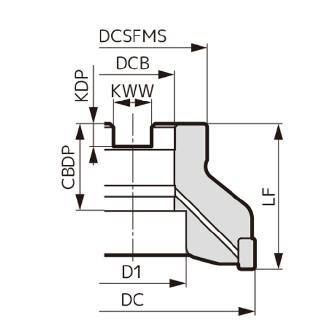

  • ボスDCSFMS(mm)：70
  • ボルトD1(mm)：46
  • ボルトD2(mm)：-
  • ボルトD3(mm)：-
  • 穴径DCB(mm)：32.0
  • 溝深さKDP(mm)：8.0
  • 溝幅KWW(mm)：14.4
  • 最大切込み量(mm)：12
  • 取付け方式記号：S
  • 取付深さCBDP(mm)：32
  • 刃径(mm)：100
  • 刃数(枚)：6
  • 切込み角(°)：90
  • 高さLF(mm)：50
  • 重量(kg)：1.35
  • 適用インサート：LNEX 1306○○PNER-□
  • 適用加工：肩削り◎/溝削り○/彫り込み◎/平面仕上げ◎/平面汎用◎
  • 被削材：P(一般鋼◎/調質鋼・ダイス鋼◎)・M(ステンレス鋼◎)・K(鋳鉄◎)・S(Ti合金◎/耐熱合金○)
  • エンドミル適用加工：隅削り◎/側面◎/平面◎
  • Fig：3
注意事項
  • 本体にインサートは組み込んでありません。
  • カッタを選択する際、保持具取付穴径(DCB)をご確認ください。
内容品・付属品 ●ねじ:BFTX03510IP(3.0N・m)●脱着式レンチ:HPS1015(ハンドルグリップ)、TRB15IP(ビット)●焼付防止剤:SUMI-P
原産国 ―
特記事項 ―
