住友電気工業（株）

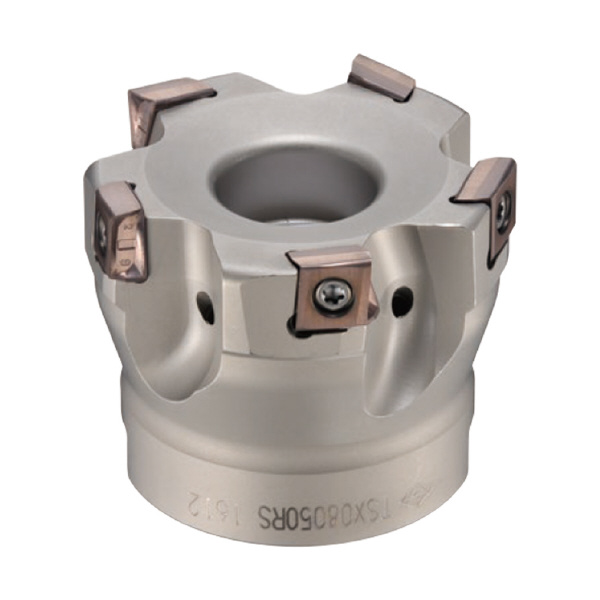

ＳＥＣ－スミデュアルミル　カッタ　ＴＳＸ０８０６３ＲＳ

  • RoHS
商品アイコンについて
  • 型番：TSX08063RS
  • 発注コード：D8U29
  • メーカー商品コード：2200ASG
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥78,800
　
注文単位 1個

  • ※6/14 23:20 時点の情報です

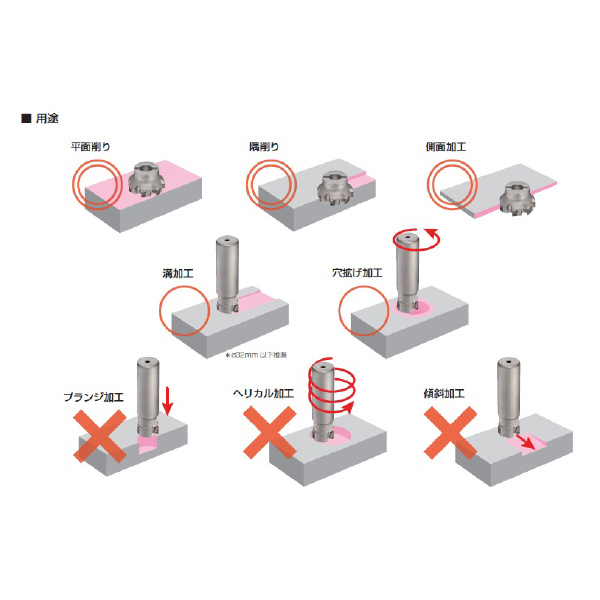

用途 ●平面削り、隅削り、側面加工、溝加工、穴拡げ加工
商品説明 ―
商品スペック
  • 商品タイプ：標準ピッチ
  • 規格：メトリック
  • 型式記号：TSX
  • インサートサイズ：08
  • 勝手［記号］：右［R］
  • すくい角(°)：-20(半径方向)・-6(軸方向)

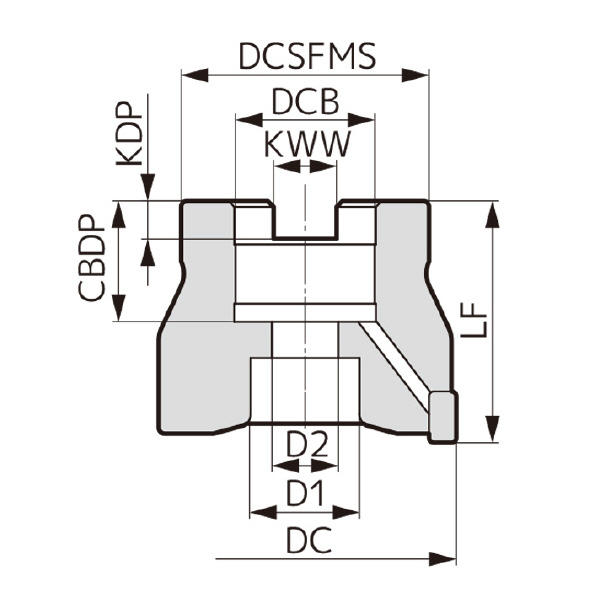

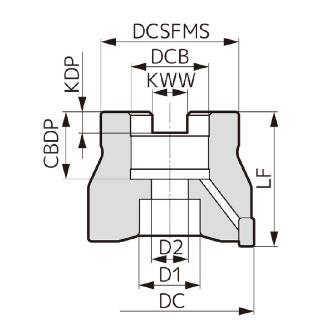

  • ボスDCSFMS(mm)：50
  • ボルトD1(mm)：18
  • ボルトD2(mm)：11
  • 穴径DCB(mm)：22.0
  • 溝深さKDP(mm)：6.3
  • 溝幅KWW(mm)：10.4
  • 最大切込み量(mm)：8
  • 取付け方式記号：S
  • 取付深さCBDP(mm)：20
  • 刃径(mm)：63
  • 刃数(枚)：6
  • 切込み角(°)：90
  • 高さLF(mm)：40
  • 重量(kg)：0.53
  • 適用インサート：LNEX 0804○○PNER-□
  • 適用加工：肩削り◎/溝削り○/彫り込み◎/平面仕上げ◎/平面汎用◎
  • 被削材：P(一般鋼◎/調質鋼・ダイス鋼◎)・M(ステンレス鋼◎)・K(鋳鉄◎)・S(Ti合金◎/耐熱合金○)
  • エンドミル適用加工：隅削り◎/側面◎/平面◎
  • Fig：1
注意事項
  • 本体にインサートは組み込んでありません。
  • カッタを選択する際、保持具取付穴径(DCB)をご確認ください。
内容品・付属品 ●ねじ:BFTX0308IP(2.0N・m)●レンチ:TRDR08IP●焼付防止剤:SUMI-P
原産国 ―
特記事項 ―
