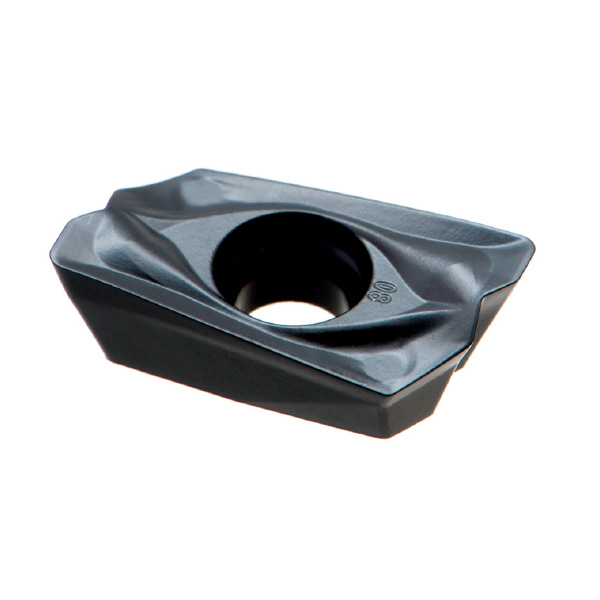

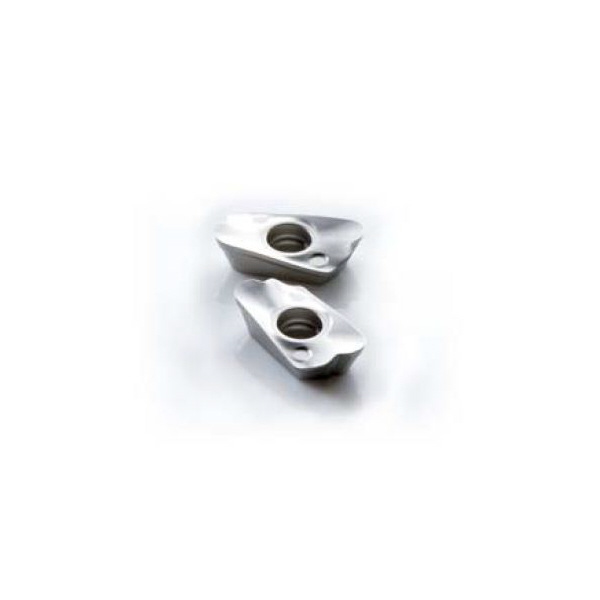

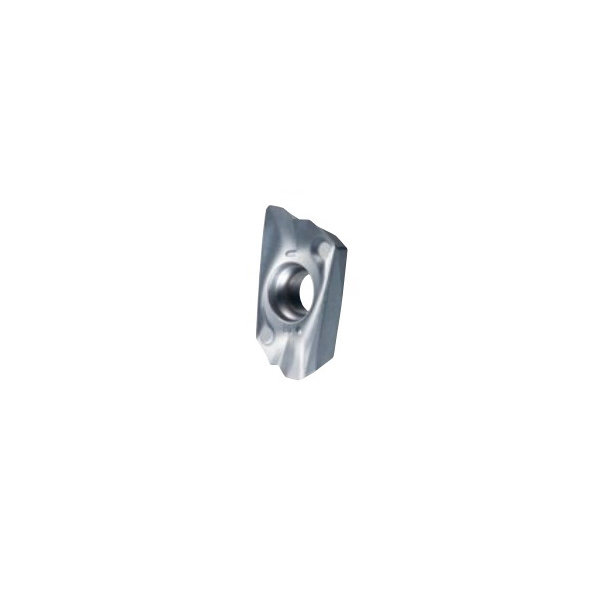

オーエスジー（株） PHOENIX 肩削りカッタシリーズ ZDHT インサート インサート／ＰＨＯＥＮＩＸ ZDHT11T302FR-NM CK010
オーエスジー（株） PHOENIX 肩削りカッタシリーズ ZDHT インサート インサート／ＰＨＯＥＮＩＸ ZDHT11T302FR-NM CK010
オーエスジー（株） PHOENIX 肩削りカッタシリーズ ZDHT インサート インサート／ＰＨＯＥＮＩＸ ZDHT11T302FR-NM CK010
オーエスジー（株） PHOENIX 肩削りカッタシリーズ ZDHT インサート インサート／ＰＨＯＥＮＩＸ ZDHT11T302FR-NM CK010

商品動画

オーエスジー（株）

インサート／ＰＨＯＥＮＩＸ　ＺＤＨＴ１１Ｔ３０２ＦＲ－ＮＭ　ＣＫ０１０

  • RoHS
商品アイコンについて
  • 型番：ZDHT11T302FR-NM CK010
  • 発注コード：D8F39
  • メーカー商品コード：7811010
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \5,160
　
注文単位 10個

  • ※12/15 23:30 時点の情報です

用途 ●平面、側面、溝、掘り込み
商品説明
  • 肩削りカッタ PSE・PSEL用インサートです。
  • PSE・PSELと同じインサートが使え、管理が簡単。
  • インサートバリエーションが豊富で、様々な加工環境に対応。
商品スペック
  • 呼び：ZDHT11T302FR-NM
  • G-LIST No.：FW1006
  • インサート形状［記号］：その他［Z］
  • 逃げ角［記号］(°)：15［D］
  • 精度記号：H
  • ICの許容差(mm)：±0.013
  • コーナ高さ許容差M(mm)：±0.013
  • インサートブレーカ記号：T
  • 穴の形状：一部円筒穴片面取(40°～60°)
  • ブレーカ［記号］：片面［NM］
  • 切れ刃の長さ記号：11
  • 切刃長(mm)：11
  • インサート厚さ［記号］(mm)：3.5［T3］
  • 厚さ許容差S(mm)：±0.025
  • 厚さS(mm)：3.97
  • コーナー半径［記号］(mm)：0.2［02］
  • 刃先処理形状［記号］：シャープエッジ［F］
  • 勝手［記号］：右勝手［R］
  • 切れ刃数(枚)：2

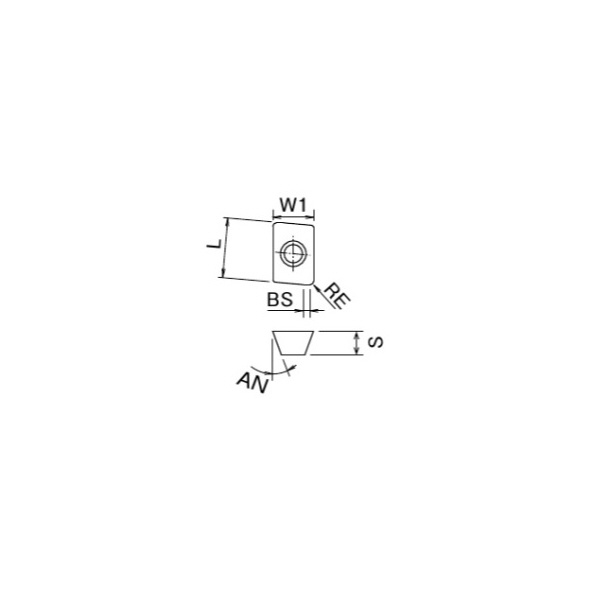

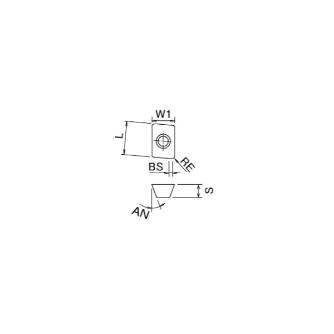

  • インサート寸法 さらい刃(副切れ刃)BS(mm)：2
  • インサート寸法 W1(mm)：6.8
  • 重量(g)：36
  • 材質(コーティング)：CK010
  • 被削材：N(非鉄金属)
注意事項
  • コーナR=R2以上のインサートを使用する場合、カッタボディのコーナ部を修正する必要があります。
  • レンチは別途ご購入下さい。
  • 切削条件は加工環境に合わせて適宜調整してください。
内容品・付属品 ―
原産国 ―
特記事項 ―
