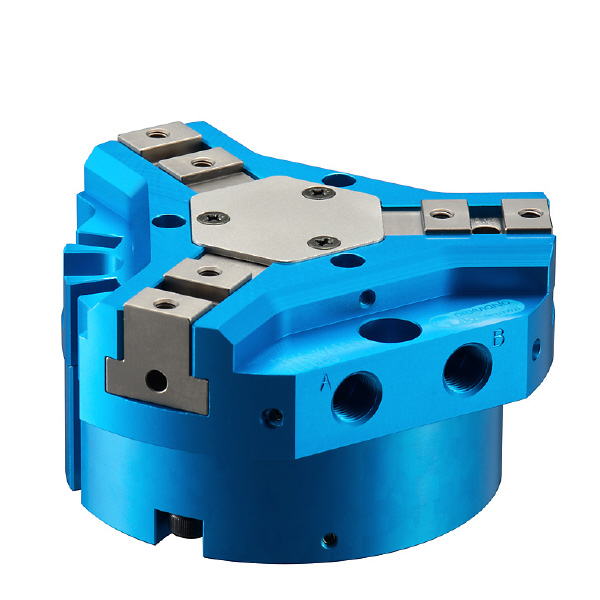

（株）北川鉄工所 3爪平行グリッパ NTS3 ３爪平行グリッパ　ロボットハンド NTS309
（株）北川鉄工所

３爪平行グリッパ　ロボットハンド　ＮＴＳ３０９

商品アイコンについて
  • 型番：NTS309
  • 発注コード：CSD24
  • メーカー商品コード：9016715201
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \121,000
　
注文単位 1個

  • ※12/16 23:30 時点の情報です

※1/1に下記価格に改定予定です

仕切価格 ―
標準価格 \139,000
用途 ―
商品説明
  • 高品質高耐久のスタンダードモデル。
  • 切粉対策強化とメンテナンス性の向上を実現。
  • 高把持力で重量ワークも安定した把握が可能。
  • 軽量短寸コンパクトボデー。
  • 高剛性ボデー採用により把握精度向上を実現。
商品スペック
  • ジョーストローク直径(mm)：16
  • ジョー取付け部寸法J1(mm)：23
  • ジョー取付け部寸法J2(mm)：13.5
  • ジョー取付け部寸法J3(mm)：M4(径)/7(深さ)
  • ジョー取付け部寸法J4(mm)：16
  • ジョー取付け部寸法J5(mm)：11.5
  • ジョー取付け部寸法J6(mm)：6
  • ジョー取付け部寸法J7(mm)：3.5
  • ジョー取付け部寸法J8(mm)：Φ5(径)/6(深さ)
  • 外形寸法A(mm)：Φ80
  • 外形寸法B(mm)：49
  • 外形寸法C(mm)：49.5
  • 外形寸法D(mm)：50.5
  • 外形寸法E(mm)：49.5
  • 外形寸法G(mm)：18
  • 外形寸法H(mm)：41
  • 外形寸法K(mm)：42.5
  • 外形寸法L(mm)：M3
  • 外形寸法M(mm)：Φ26
  • 外形寸法N(mm)：33.5
  • 外形寸法Q(mm)：25
  • 外形寸法S(mm)：Φ42
  • 外形寸法T(mm)：Φ6(径)/15(深さ)
  • 外形寸法U(mm)：Φ20(径)/3.5(深さ)
  • 繰り返し精度(mm)：±0.01
  • 使用空圧力(MPa)：0.2～0.8
  • 周囲温度(℃)：5～60
  • 把持力(N)：1010(外径把握)/1120(内径把握)
  • 測定距離L(mm)：20
  • 本体質量(kg)：0.70
  • 流体消費量(cm3/往復)：50.2
注意事項
  • 供給空圧力0.6MPaでの値です。
内容品・付属品 ―
原産国 ―
特記事項 ―
