住友電気工業（株） SEC－ウェーブミル ヘッド WFXH ＳＥＣ－ウェーブミル　ヘッド WFXH08032M16Z3
住友電気工業（株） SEC－ウェーブミル ヘッド WFXH ＳＥＣ－ウェーブミル　ヘッド WFXH08032M16Z3
住友電気工業（株） SEC－ウェーブミル ヘッド WFXH ＳＥＣ－ウェーブミル　ヘッド WFXH08032M16Z3
住友電気工業（株）

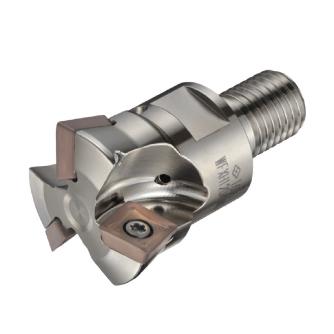

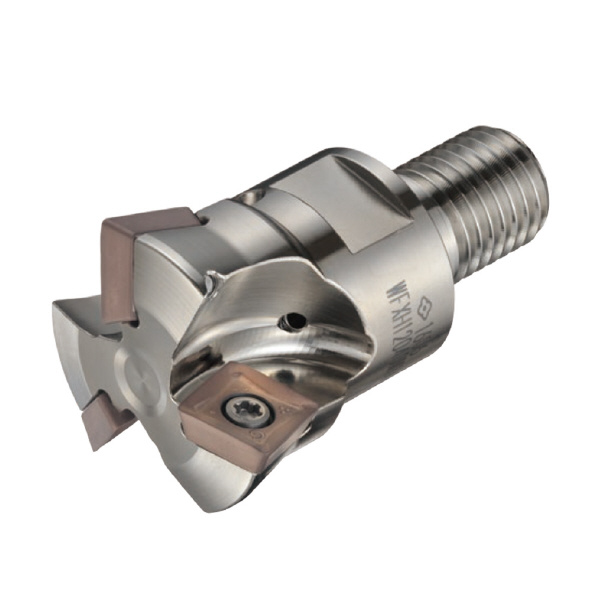

ＳＥＣ－ウェーブミル　ヘッド　ＷＦＸＨ０８０３２Ｍ１６Ｚ３

商品アイコンについて
  • 型番：WFXH08032M16Z3
  • 発注コード：COO86
  • メーカー商品コード：2900AAJ
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \46,500
　
注文単位 1個

  • ※8/03 23:20 時点の情報です

用途 ●高送りでの荒加工・高能率・多機能加工用
商品説明

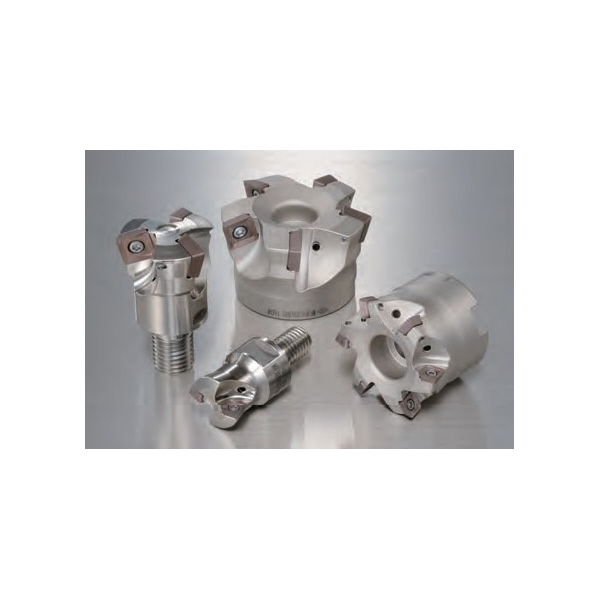

  • SEC-ウェーブミル WFXH型は、WFXシリーズ用インサートを使用し高送りでの粗加工と多彩なツーリングに対応する高能率多機能カッタです。
  • 優れた切れ味により、安定した高能率加工を実現。多彩な加工に対応。(ランピング、ヘリカル加工)
  • WFXシリーズ用の多様なインサートを使用可能。

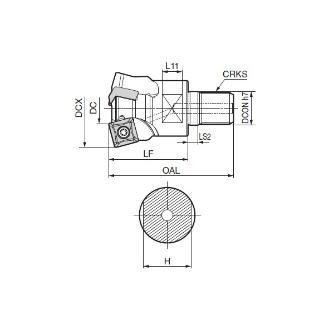

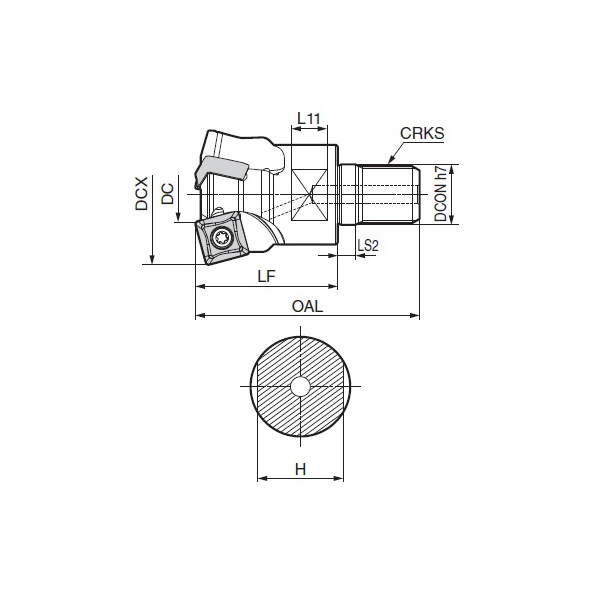

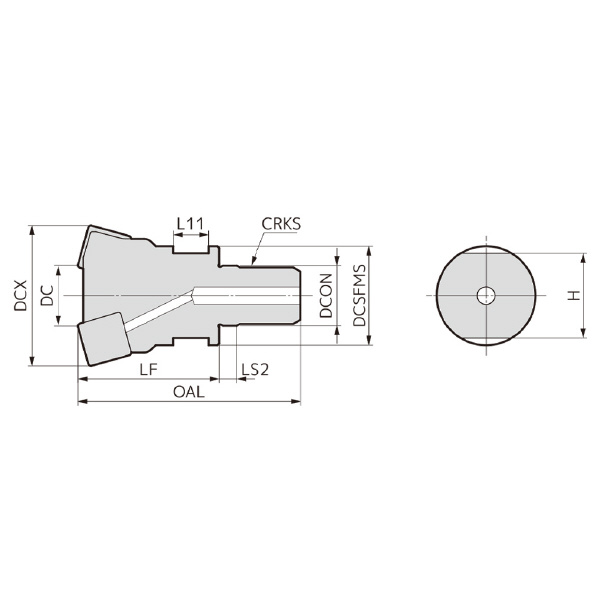

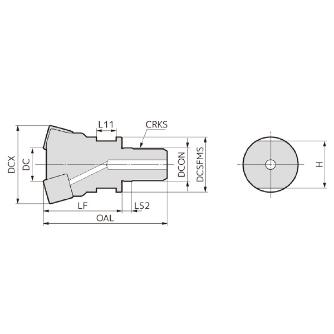

商品スペック
  • すくい角(°)：-6(半径方向)・6(軸方向)
  • 切込み角(°)：15
  • 最大切込み量(mm)：1.5
  • 勝手［記号］：なし［N］
  • 刃径(mm)：18.5・32(最大)
  • シャンク径(mm)：17
  • ねじCRKS：M16
  • 全長OAL(mm)：63
  • 機能長(mm)：40
  • 長さLS2(mm)：5
  • 平取L11(mm)：10
  • 幅H(mm)：24
  • 刃数(枚)：3

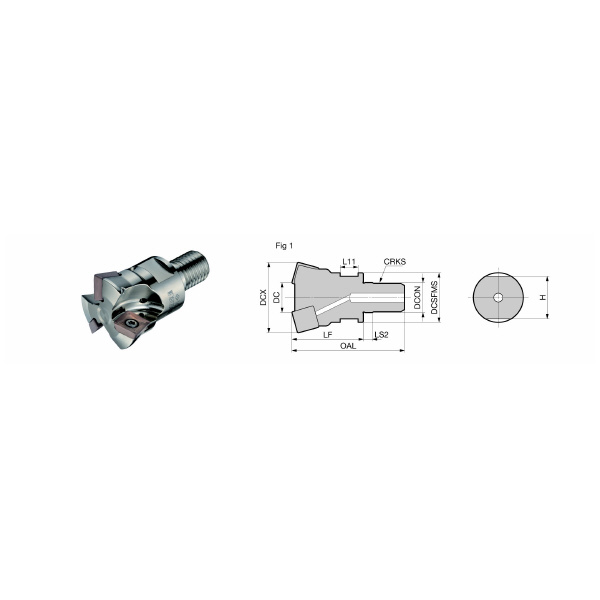

  • Fig：1
  • 重量(kg)：0.2
  • 適用インサート：SOMT08タイプ
  • 適用カッタ：RSX(F)08000ES
  • 適用加工・平面高送り：◎ 最適
  • 適用加工・肩削り：○ 適用
  • 適用加工・彫り込み：○ 適用
  • 適用加工・溝削り：○ 適用
  • 適用加工・傾斜：○ 適用
  • 適用被削材・P_一般鋼：○ 適用
  • 適用被削材・P_炭素鋼：◎ 最適
  • 適用被削材・P_合金鋼：◎ 最適
  • 適用被削材・P_調質鋼・ダイス鋼：○ 適用
  • 適用被削材・M_ステンレス鋼：○ 適用
  • 適用被削材・K_鋳鉄：○ 適用
  • 適用被削材・K_ダクタイル鋳鉄：◎ 最適
  • 適用被削材・N_銅合金：○ 適用
  • 適用被削材・N_アルミニウム合金：◎ 最適
  • 適用被削材・N_グラファイト：◎ 最適
  • 適用被削材・N_CFRP：◎ 最適
  • 適用被削材・S_Ti合金：○ 適用
  • 適用被削材・S_耐熱合金：○ 適用
  • 適用被削材・H_高硬度鋼45～55HRC：○ 適用
  • エンドミル適用加工・平面：◎
  • エンドミル適用加工・隅削り：◎
  • エンドミル適用加工・溝：◎
  • エンドミル適用加工・傾斜：◎
  • エンドミル適用加工・倣い：◎
  • エンドミル適用加工・プランジ：◎
  • エンドミル適用加工・ヘリカル：◎
  • 部品・皿ねじ：BFTX0306IP
  • 部品・皿ねじ(N・m)：2.0
  • 部品・レンチ：TRDR08IP
注意事項
  • DCはコーナー半径1.2のインサート装着時の数値になります。
内容品・付属品 ●皿ねじ:BFTX0306IP(2.0N・m)●レンチ:TRDR08IP●焼付防止剤:SUMI-P
原産国 ―
特記事項 ―
