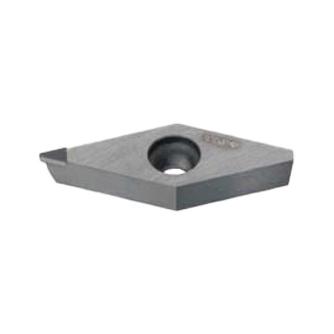

住友電気工業（株） スミダイヤ バインダレスチップ VCMW-RH スミダイヤ　バインダレスチップ VCMW160402RH NPD10
住友電気工業（株） スミダイヤ バインダレスチップ VCMW-RH スミダイヤ　バインダレスチップ VCMW160402RH NPD10
住友電気工業（株）

スミダイヤ　バインダレスチップ　ＶＣＭＷ１６０４０２ＲＨ　ＮＰＤ１０

商品アイコンについて
  • 型番：VCMW160402RH NPD10
  • 発注コード：C6Q34
  • メーカー商品コード：332T032
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \45,700
　
注文単位 1個

  • ※2/01 23:20 時点の情報です

用途 ●超硬合金の仕上げ加工。●硬脆材(セラミックス)の加工。
商品説明
  • ナノ多結晶ダイヤモンドの抜群の耐摩耗性により、超硬合金の高精度加工を実現。
  • 従来のダイヤモンド工具に対し、工具交換回数を大幅に減少、作業効率の向上とトータルコスト低減が可能。

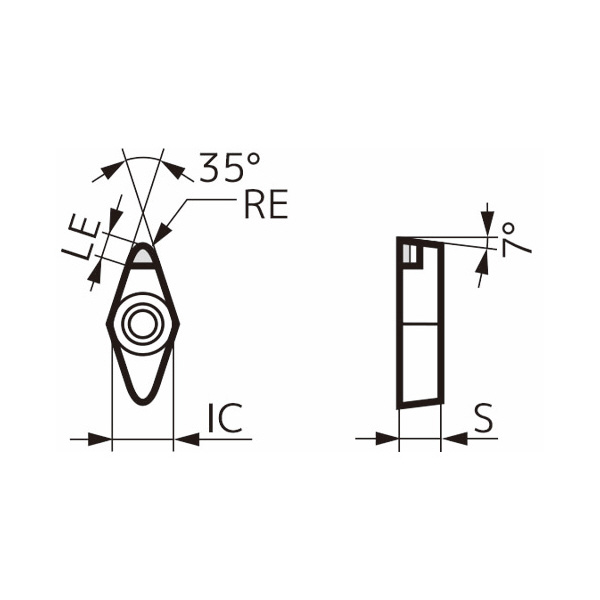

商品スペック
  • 商品タイプ：再研磨タイプ
  • ネガポジ：ポジティブ
  • 補足記号：RH
  • 補足：ホーニング仕様(刃先処理)
  • インサート形状［記号］：菱形［V］
  • 頂角(°)：35
  • 逃げ角［記号］(°)：7［C］
  • インサート厚さ［記号］(mm)：4.76［04］
  • 厚さ許容差(mm)：±0.13
  • コーナー半径［記号］(mm)：0.2［02］
  • コーナー高さ許容差(mm)：±0.08～±0.2
  • 等級記号：M
  • 溝穴記号：W
  • 穴の有無：あり
  • 穴の形状：円筒穴+片面取(40°～60°)
  • ブレーカ：なし
  • 穴径(mm)：4.4
  • 切刃長［記号］(mm)：2.1
  • 内接円IC(mm)：9.525
  • 内接円許容差(mm)：±0.05～±0.15
  • 材種：NPD10
注意事項
  • 刃先先端R 部は円筒形状となります。
内容品・付属品 ―
原産国 ―
特記事項 ―
