住友電気工業（株） SEC－ボーリングバイト S-PDUN ＳＥＣ－ボーリングバイト S25R-PDUNL1104-32
住友電気工業（株） SEC－ボーリングバイト S-PDUN ＳＥＣ－ボーリングバイト S25R-PDUNL1104-32
住友電気工業（株） SEC－ボーリングバイト S-PDUN ＳＥＣ－ボーリングバイト S25R-PDUNL1104-32
住友電気工業（株）

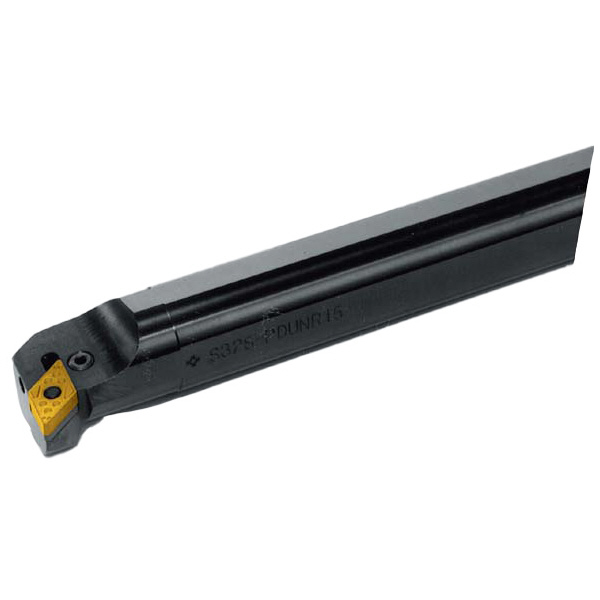

ＳＥＣ－ボーリングバイト　Ｓ２５Ｒ－ＰＤＵＮＬ１１０４－３２

商品アイコンについて
  • 型番：S25R-PDUNL1104-32
  • 発注コード：C5R50
  • メーカー商品コード：2000BGW
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥34,700
　
注文単位 1個

  • ※3/13 23:30 時点の情報です

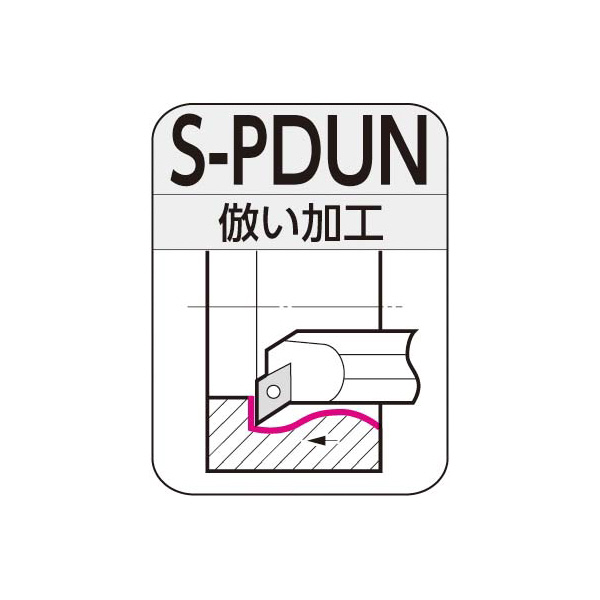

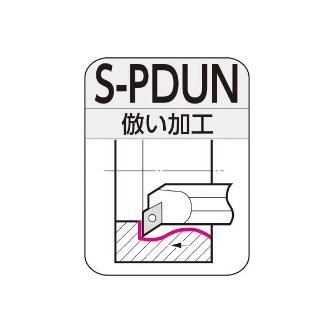

用途 ●倣い用
商品説明 ―

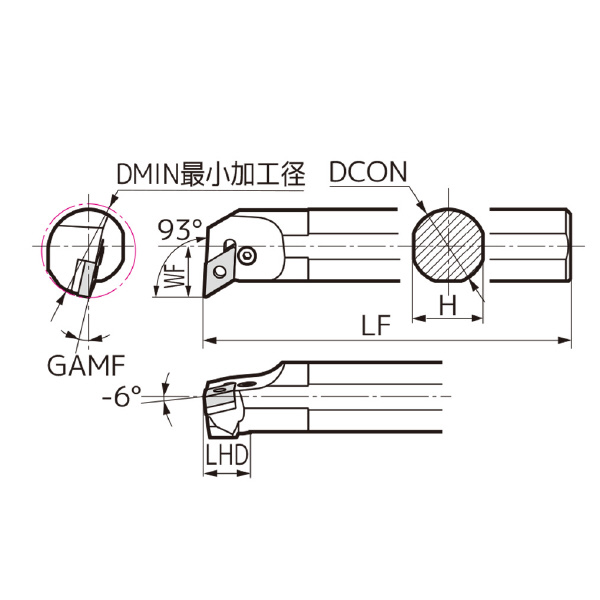

商品スペック
  • クランプ方式：レバーロック式(二面拘束)
  • クランプ方式記号：P
  • インサート形状：菱形
  • インサート形状記号：D
  • インサート頂角(°)：55
  • インサート逃げ角(°)：0
  • インサート逃げ角記号：N
  • インサート厚さ(mm)：4.76
  • インサート厚さ記号：04
  • インサート切刃長(mm)：11.6
  • インサート切刃長記号：11
  • オフセット：あり
  • オフセットE1(mm)：7.0
  • シャンク径(mm)：25
  • シャンク材質：鋼
  • シャンク材質記号：S
  • シャンク長さ(mm)：200
  • シャンク長さ記号：R
  • すくい角GAMF(°)：-15
  • 加工用途：倣い加工
  • 高さH(mm)：22
  • 最小加工径(mm)：32
  • 勝手［記号］：左［L］
  • 刃先距離WF(mm)：17.0
  • 切込み角(°)：93
  • 切刃形状記号：U
  • 全長LF(mm)：200
  • 頭部LHD(mm)：20
  • 適用インサート：DN□□1104
  • Fig：1
注意事項
  • 左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●レバーピン:LCL3●ボルト:LCS3●敷板:LSD317●敷板止め:LSP3●レンチ(六角穴用):LH025
原産国 ―
特記事項 ―
