住友電気工業（株） SEC－ボーリングバイト S-SVQC ＳＥＣ－ボーリングバイト S16Q-SVQCR1103-20
住友電気工業（株） SEC－ボーリングバイト S-SVQC ＳＥＣ－ボーリングバイト S16Q-SVQCR1103-20
住友電気工業（株） SEC－ボーリングバイト S-SVQC ＳＥＣ－ボーリングバイト S16Q-SVQCR1103-20
住友電気工業（株）

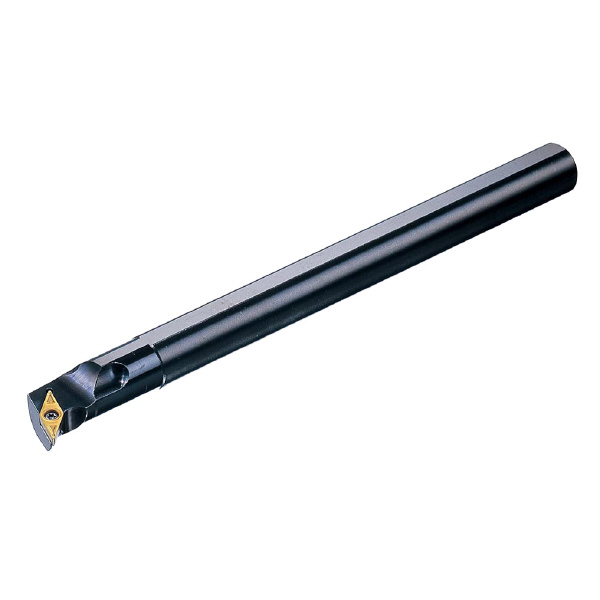

ＳＥＣ－ボーリングバイト　Ｓ１６Ｑ－ＳＶＱＣＲ１１０３－２０

商品アイコンについて
  • 型番：S16Q-SVQCR1103-20
  • 発注コード：C5Q81
  • メーカー商品コード：2000BDW
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \19,400
　
注文単位 1個

  • ※2/01 23:20 時点の情報です

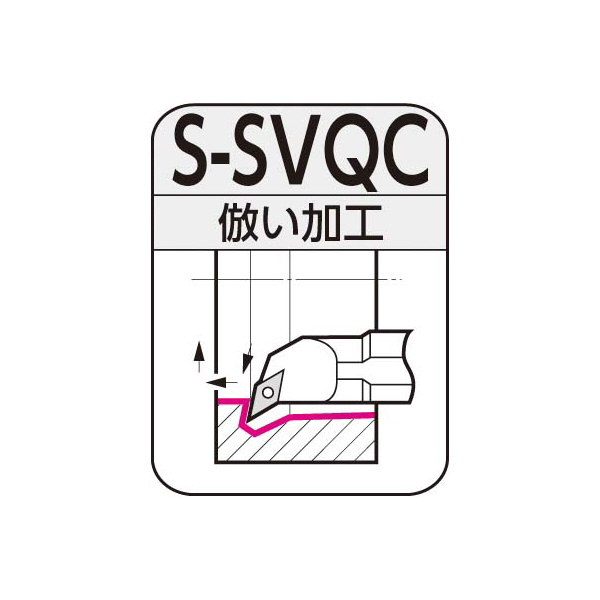

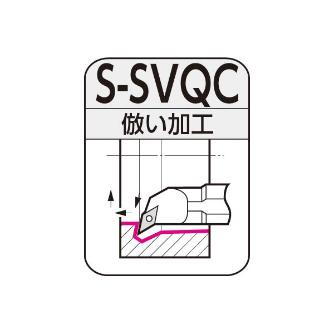

用途 ●内径倣い用
商品説明 ―
商品スペック
  • クランプ方式：スクリューオン式
  • クランプ方式記号：S
  • インサート形状：菱形
  • インサート形状記号：V
  • インサート頂角(°)：35
  • インサート逃げ角(°)：7
  • インサート逃げ角記号：C
  • インサート厚さ(mm)：3.18
  • インサート厚さ記号：03
  • インサート切刃長(mm)：11.1
  • インサート切刃長記号：11
  • オフセット：あり
  • オフセットE1(mm)：4.5
  • シャンク径(mm)：16
  • シャンク材質：鋼
  • シャンク材質記号：S
  • シャンク長さ(mm)：180
  • シャンク長さ記号：Q
  • 加工用途：倣い加工
  • 高さH(mm)：15
  • 最小加工径(mm)：20
  • 勝手［記号］：右［R］
  • 刃先距離WF(mm)：11.5
  • 切込み角(°)：107.5
  • 切刃形状記号：Q
  • 全長LF(mm)：180
  • 適用インサート：VC□□1103

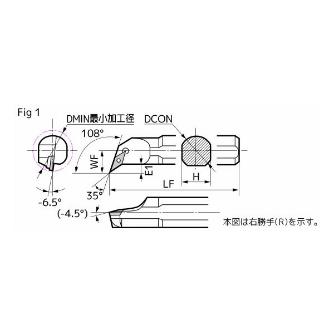

  • Fig：1
注意事項
  • 右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●皿ねじ:BFTX02508NV(1.5N・m)●レンチ(トルクス穴用):TRX08
原産国 ―
特記事項 ―
