（株）ナベヤ Qーロック内蔵丸型プレート交換 バイス付 RMCQ Ｑ－ロック内蔵丸型プレート交換　バイス付 RMCQ500-100
（株）ナベヤ Qーロック内蔵丸型プレート交換 バイス付 RMCQ Ｑ－ロック内蔵丸型プレート交換　バイス付 RMCQ500-100
（株）ナベヤ

Ｑ－ロック内蔵丸型プレート交換　バイス付　ＲＭＣＱ５００－１００

商品アイコンについて
  • 型番：RMCQ500-100
  • 発注コード：BXO60
  • メーカー商品コード：122245
  • JANコード：4904115212296
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \790,000
　
注文単位 1個

  • ※11/01 23:20 時点の情報です

用途 ―
商品説明

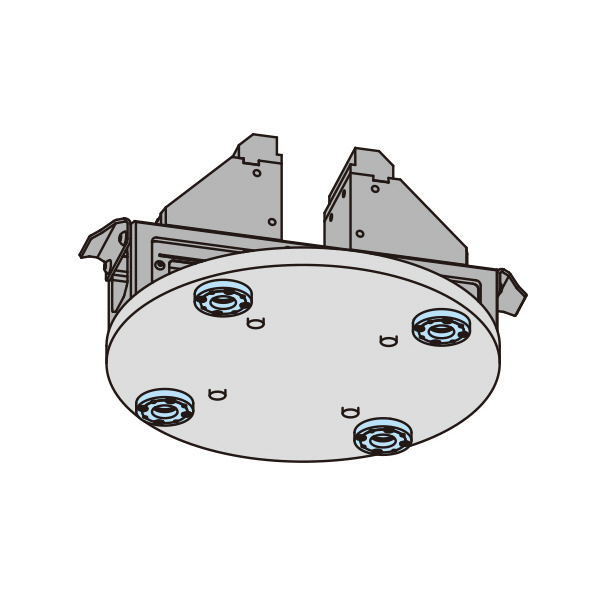

  • Q-ロック内蔵丸型プレート専用の5軸バイス付き取付プレートです。
  • 基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。

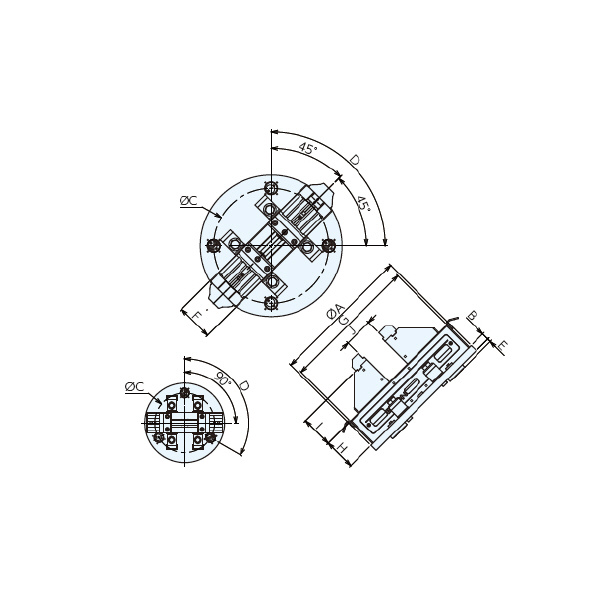

商品スペック
  • A：500
  • B：31.5
  • C：380
  • D：90
  • E：15
  • F：102
  • G：484
  • H：90
  • I：90
  • J：23-240
  • 使用バイス：LT5AU-100M
  • ロケートブッシュ：QLT40RB
  • クランプブッシュ：QLT40CB
  • 質量(kg)：85
  • 材質(プレート)：S50C
  • 材質(マシンバイス)：FDC450
  • 材質(Q-ロックエレメント)：SCM440
  • 熱処理：焼鈍(プレート/マシンバイス)・焼入HRC55(Q-ロックエレメント)
  • 表面処理：無電解メッキ(Q-ロックエレメント)
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
