（株）ナベヤ Qーロック内蔵マシンパレット(4面油圧) TBS Ｑ－ロック内蔵マシンパレット（４面油圧） TBS06-30060Q
（株）ナベヤ Qーロック内蔵マシンパレット(4面油圧) TBS Ｑ－ロック内蔵マシンパレット（４面油圧） TBS06-30060Q
（株）ナベヤ

Ｑ－ロック内蔵マシンパレット（４面油圧）　ＴＢＳ０６－３００６０Ｑ

商品アイコンについて
  • 型番：TBS06-30060Q
  • 発注コード：BXO51
  • メーカー商品コード：122233
  • JANコード：4904115212203
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \1,030,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明

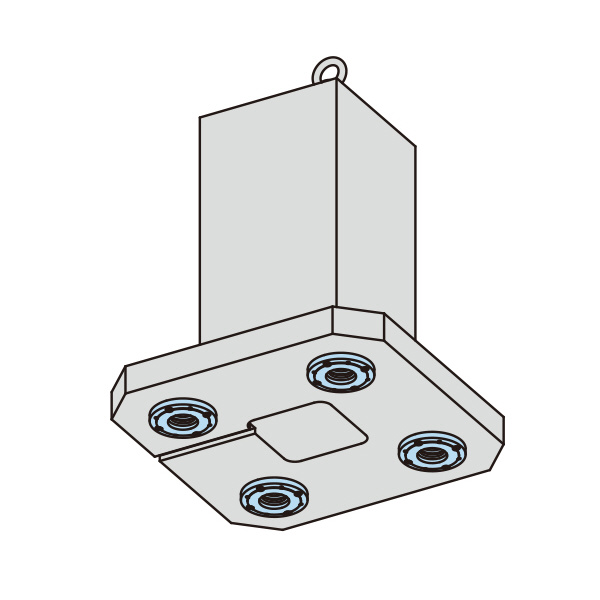

  • Q-ロック内蔵油圧マシンパレット専用の4面イケールです。
  • 基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
  • ユーザー様でワークに合った穴・溝加工を施し、Q-ロック内蔵マシンパレットの取付イケールとしてお使いください。

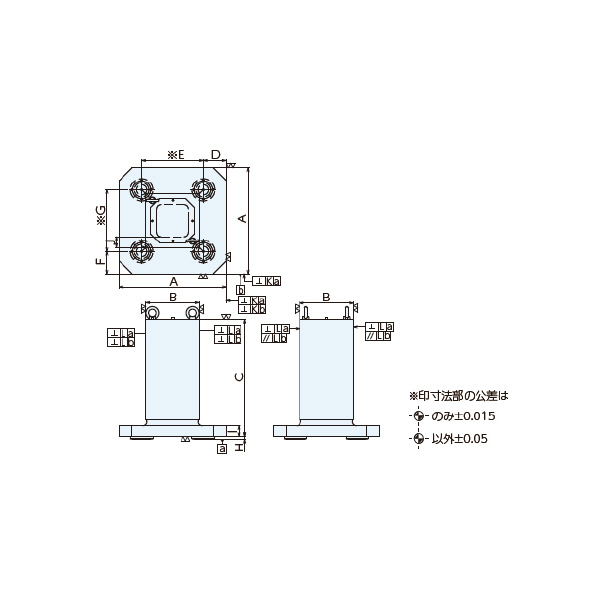

商品スペック
  • A：630
  • B：300.8
  • C：600
  • D：120
  • E：390
  • F：120
  • G：390
  • H：13
  • I：50
  • J：50
  • K：0.02/300
  • L：0.02/300
  • ロケートブッシュ：QL10RB
  • クランプブッシュ：QL10CB
  • 質量(kg)：345
  • 材質(イケール)：FC250
  • 材質(Q-ロックエレメント)：SCM440
  • 熱処理：焼鈍(イケール)・焼入HRC55(Q-ロックエレメント)
  • 表面処理(Q-ロックエレメント)：無電解メッキ
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
