（株）ナベヤ Qーロック内蔵マシンパレット(T穴油圧) MCQH Ｑ－ロック内蔵マシンパレット（Ｔ穴油圧） MCQH630-50H
（株）ナベヤ Qーロック内蔵マシンパレット(T穴油圧) MCQH Ｑ－ロック内蔵マシンパレット（Ｔ穴油圧） MCQH630-50H
（株）ナベヤ

Ｑ－ロック内蔵マシンパレット（Ｔ穴油圧）　ＭＣＱＨ６３０－５０Ｈ

  • RoHS
商品アイコンについて
  • 型番：MCQH630-50H
  • 発注コード：BXO42
  • メーカー商品コード：122227
  • JANコード：4904115212111
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \775,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明

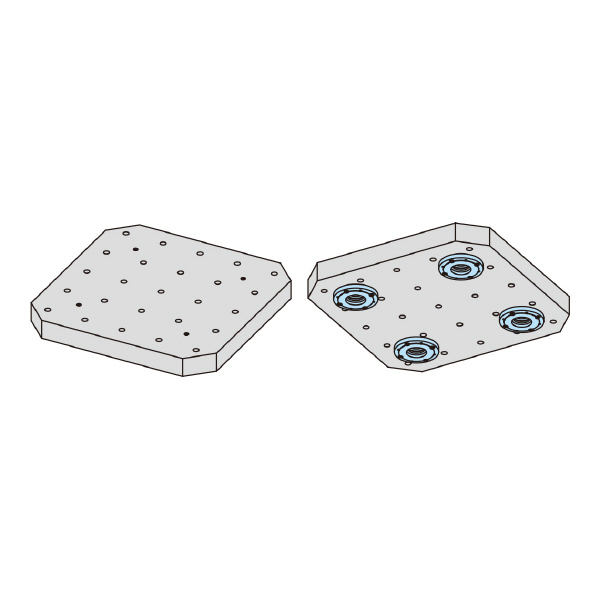

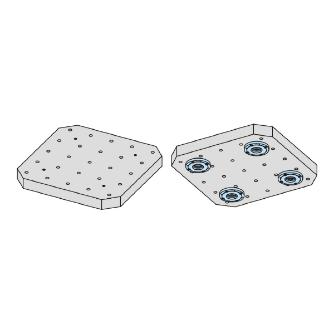

  • Q-ロック内蔵油圧マシンパレット専用のタップ穴付きプレートです。
  • 基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。

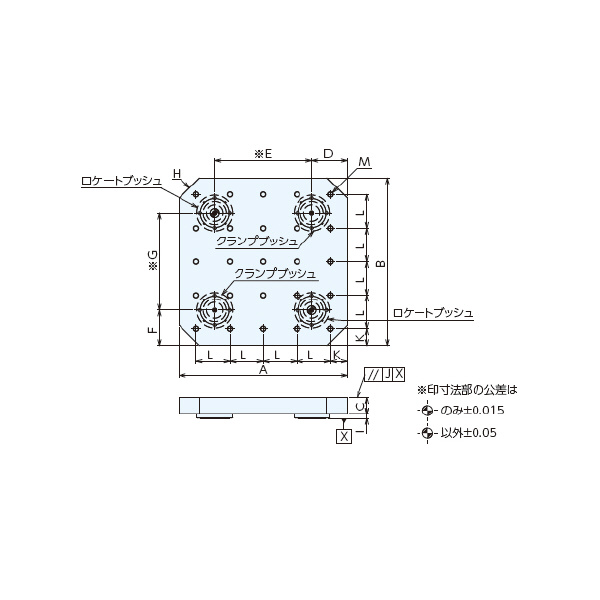

商品スペック
  • A：630
  • B：630
  • C：50
  • D：120
  • E：390
  • F：120
  • G：390
  • H：C70
  • I：13
  • J：0.02
  • K：65
  • L：125
  • M：25-M16
  • ロケートブッシュ：QL10RB
  • クランプブッシュ：QL10CB
  • 質量(kg)：152
  • 材質(プレート)：FC250
  • 材質(Q-ロックエレメント)：SCM440
  • 熱処理(Q-ロックエレメント)：焼入HRC55
  • 表面処理(Q-ロックエレメント)：無電解メッキ
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
