（株）ナベヤ

Ｑ－ロック内蔵パレットテーブル　ＭＣＱ５００

  • RoHS
商品アイコンについて
  • 型番：MCQ500
  • 発注コード：BXO32
  • メーカー商品コード：122199
  • JANコード：4904115212012
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \625,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明

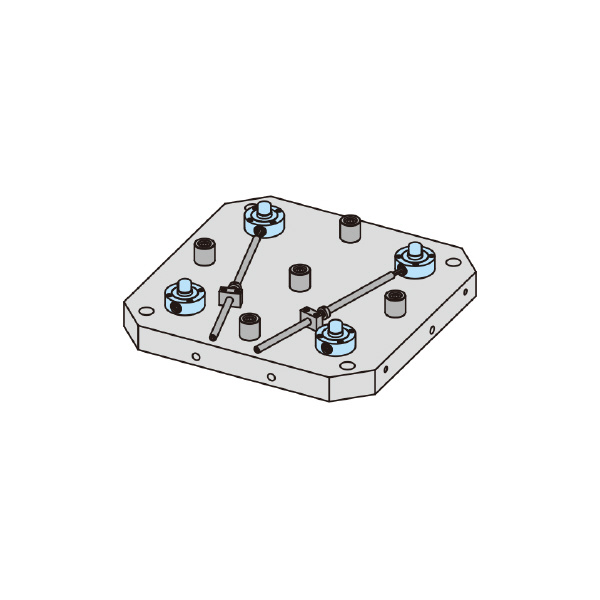

  • プレート取付タイプのQ-ロック内蔵ネジ式のパレットテーブルです。
  • 適合ブッシュとの組み合わせによりプレートの位置決め、ロックがワンタッチです。
  • 繰返し位置決め精度は3μmです。

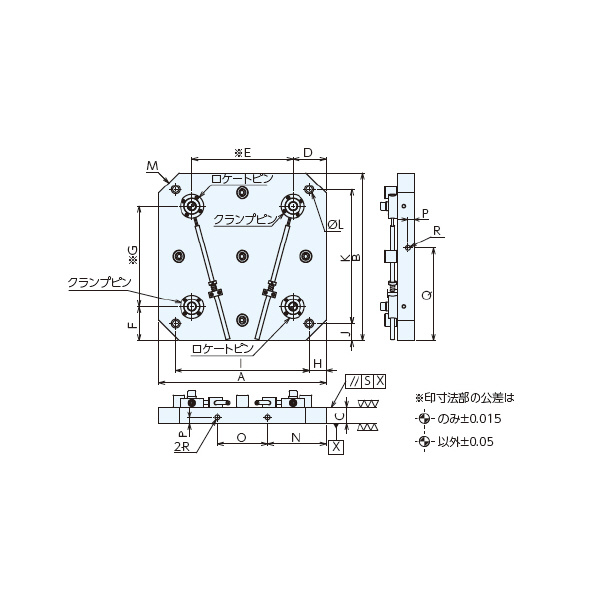

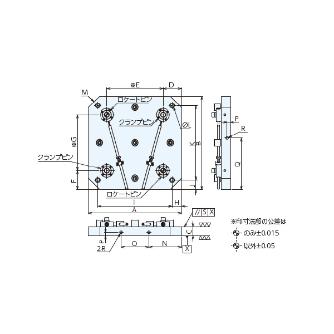

商品スペック
  • A：500
  • B：500
  • C：50
  • D：100
  • E：300
  • F：100
  • G：300
  • H：50
  • I：400
  • J：50
  • K：400
  • L：18
  • M：C60
  • N：175
  • O：150
  • P：18
  • Q：275
  • R：M16
  • S：0.02
  • ロケートピン：QLTS26RPV
  • クランプピン：QLTS26CPV
  • 質量(kg)：86
  • 材質(プレート)：FC250
  • 材質(Q-ロックエレメント)：SCM440
  • 材質(ハイトシリンダー)：SCM420
  • 熱処理(Q-ロックエレメント/ハイトシリンダー)：焼入HRC55
  • 表面処理：無電解メッキ(Q-ロックエレメント)・黒染め(ハイトシリンダー)
