（株）ナベヤ

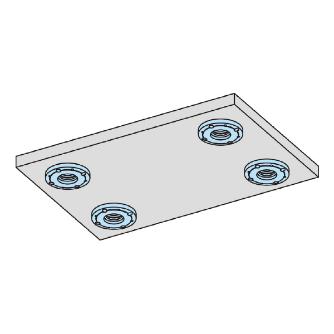

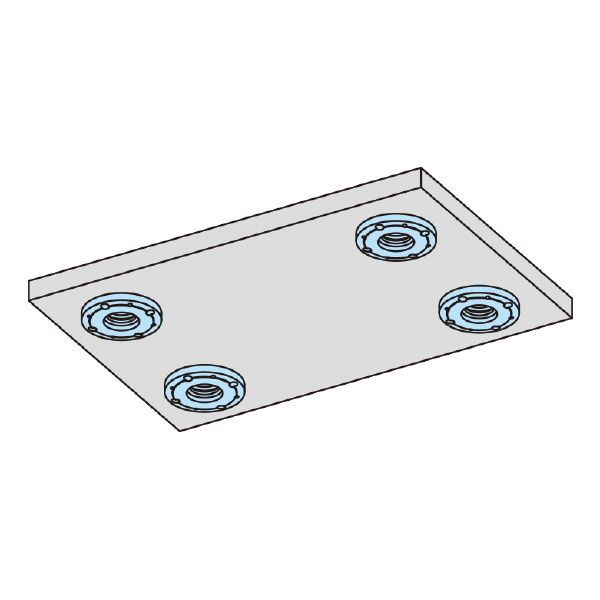

Ｑ－ロック内蔵プレート（フラット油圧）　ＭＣＱ０５４０Ｈ－Ｆ

商品アイコンについて
  • 型番：MCQ0540H-F
  • 発注コード：BXO28
  • メーカー商品コード：122194
  • JANコード：4904115211978
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \376,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明
  • Q-ロック内蔵油圧テーブル専用の取付プレートです。
  • 基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
  • ユーザー様でワークに合った穴・溝加工を施し、Qロック内蔵プレート本体の取付プレートとしてお使いください。

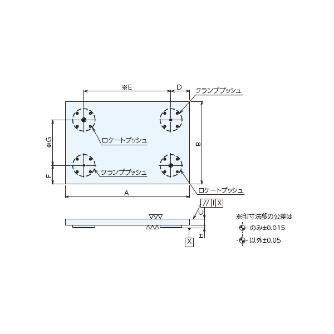

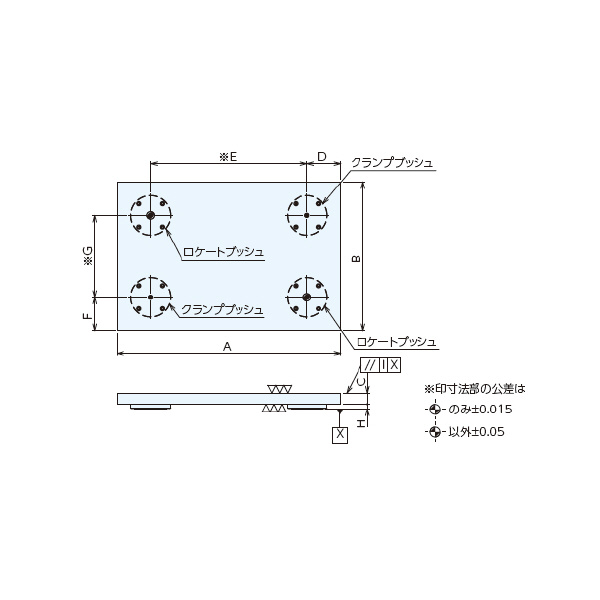

商品スペック
  • A：500
  • B：400
  • C：30
  • D：80
  • E：340
  • F：80
  • G：240
  • H：11.5
  • I：0.02
  • ロケートブッシュ：QL07RB
  • クランプブッシュ：QL07CB
  • 質量(kg)：49
  • 材質(プレート)：S50C
  • 材質(Q-ロックエレメント)：SCM440
  • 熱処理(Q-ロックエレメント)：焼入HRC55
  • 表面処理(Q-ロックエレメント)：無電解メッキ
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
