（株）ナベヤ Qーロック内蔵プレート(マシンバイス付) MCQ Ｑ－ロック内蔵プレート（マシンバイス付） MCQ0540-CV100
（株）ナベヤ Qーロック内蔵プレート(マシンバイス付) MCQ Ｑ－ロック内蔵プレート（マシンバイス付） MCQ0540-CV100
（株）ナベヤ

Ｑ－ロック内蔵プレート（マシンバイス付）　ＭＣＱ０５４０－ＣＶ１００

商品アイコンについて
  • 型番：MCQ0540-CV100
  • 発注コード：BXO13
  • メーカー商品コード：122182
  • JANコード：4904115211831
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \865,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明

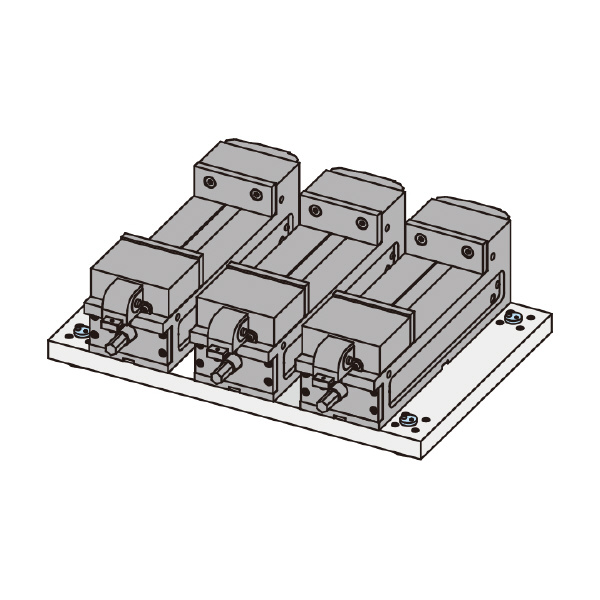

  • Q-ロック内蔵ネジ式テーブル専用のCVバイス付き取付プレートです。
  • 基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。

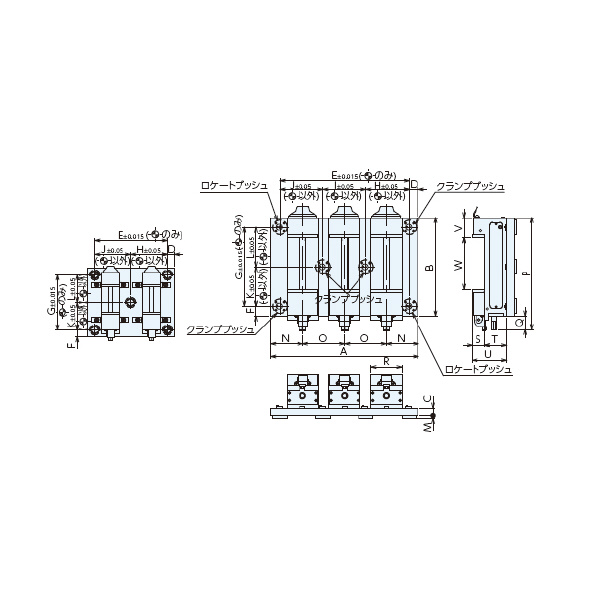

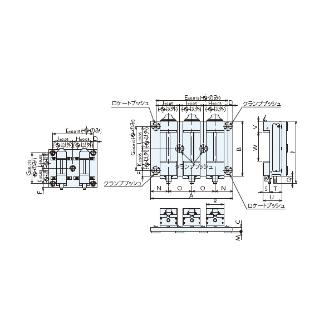

商品スペック
  • A：500
  • B：400
  • C：30
  • D：40
  • E：420
  • F：40
  • G：320
  • H：210
  • I：-
  • J：210
  • K：160
  • L：160
  • M：10
  • N：130
  • O：240
  • P：420
  • Q：20
  • R：104
  • S：45
  • T：90
  • U：135
  • V：82
  • W：0-145
  • 使用バイス：LTCV100
  • バイス台数：2
  • ロケート ブッシュ：QLT26RB
  • クランプ ブッシュ：QLT26CB
  • 質量(kg)：93
  • 材質(プレート)：S50C
  • 材質(Q-ロックエレメント)：SCM440
  • 熱処理(Q-ロックエレメント)：焼入HRC55
  • 表面処理(Q-ロックエレメント)：無電解メッキ
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
