（株）ナベヤ Qーロック内蔵プレート(T溝) MCQ Ｑ－ロック内蔵プレート（Ｔ溝） MCQ0540-T
（株）ナベヤ Qーロック内蔵プレート(T溝) MCQ Ｑ－ロック内蔵プレート（Ｔ溝） MCQ0540-T
（株）ナベヤ

Ｑ－ロック内蔵プレート（Ｔ溝）　ＭＣＱ０５４０－Ｔ

  • RoHS
商品アイコンについて
  • 型番：MCQ0540-T
  • 発注コード：BXO10
  • メーカー商品コード：122179
  • JANコード：4904115211800
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \510,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明

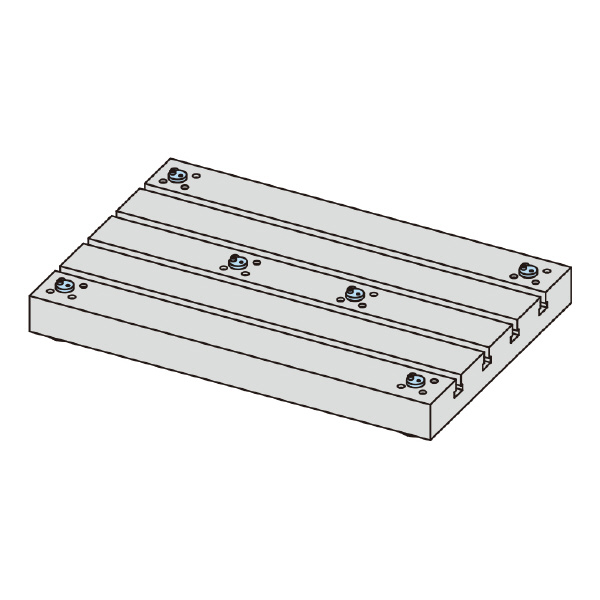

  • Q-ロック内蔵ネジ式テーブル専用のT溝付取付プレートです。
  • 基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。

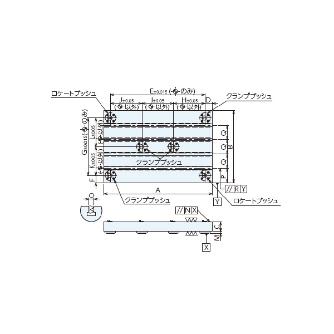

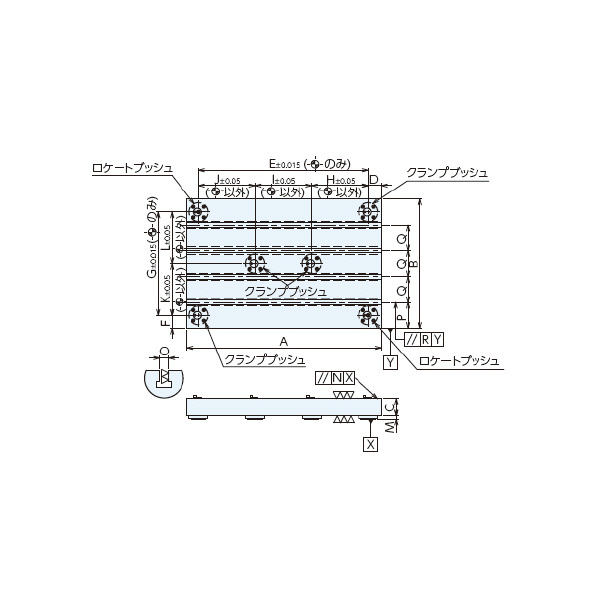

商品スペック
  • A：500
  • B：400
  • C：55
  • D：40
  • E：420
  • F：40
  • G：320
  • H：210
  • I：-
  • J：210
  • K：160
  • L：160
  • M：10
  • N：0.02
  • O：14
  • P：80
  • Q：80
  • R：0.05
  • T溝数：4
  • ロケートブッシュ：QLT26RB
  • クランプブッシュ：QLT26CB
  • 質量(kg)：67
  • 材質(プレート)：FC250
  • 材質(Q-ロックエレメント)：SCM440
  • 熱処理：焼鈍(プレート)・焼入HRC55(Q-ロックエレメント)
  • 表面処理(Q-ロックエレメント)：無電解メッキ
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
