（株）ナベヤ Qーロック内蔵プレート(フラット) MCQ Ｑ－ロック内蔵プレート（フラット） MCQ1060-F
（株）ナベヤ Qーロック内蔵プレート(フラット) MCQ Ｑ－ロック内蔵プレート（フラット） MCQ1060-F
（株）ナベヤ

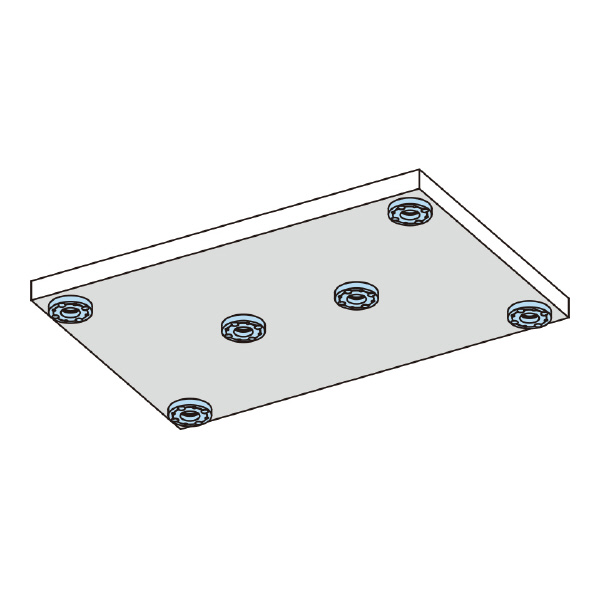

Ｑ－ロック内蔵プレート（フラット）　ＭＣＱ１０６０－Ｆ

商品アイコンについて
  • 型番：MCQ1060-F
  • 発注コード：BXO09
  • メーカー商品コード：122178
  • JANコード：4904115211794
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \865,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明
  • Q-ロック内蔵ネジ式テーブル専用の取付プレートです。
  • 基準穴は焼入れブッシュ入りで、ピッチは±0.015の高精度に仕上げてあります。
  • ユーザー様でワークに合った穴・溝加工を施し、Q-ロック内蔵プレート本体の取付プレートとしてお使いください。

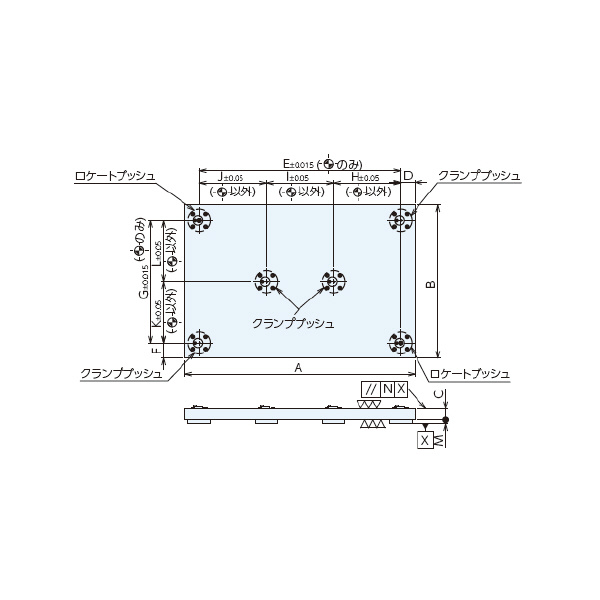

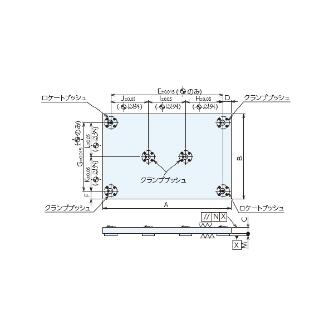

商品スペック
  • A：1000
  • B：600
  • C：40
  • D：65
  • E：840
  • F：60
  • G：480
  • H：290
  • I：290
  • J：290
  • K：240
  • L：240
  • M：15
  • N：0.02
  • ロケートピン：QLT40RB
  • クランプブッシュ：QLT40CB
  • 質量(kg)：190
  • 材質(プレート)：S50C
  • 材質(Q-ロックエレメント)：SCM440
  • 熱処理(Q-ロックエレメント)：焼入HRC55
  • 表面処理(Q-ロックエレメント)：無電解メッキ
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
