（株）ナベヤ Qーロック内蔵プレート本体(ネジ式) MCQ Ｑ－ロック内蔵プレート本体（ネジ式） MCQ0640
（株）ナベヤ Qーロック内蔵プレート本体(ネジ式) MCQ Ｑ－ロック内蔵プレート本体（ネジ式） MCQ0640
（株）ナベヤ

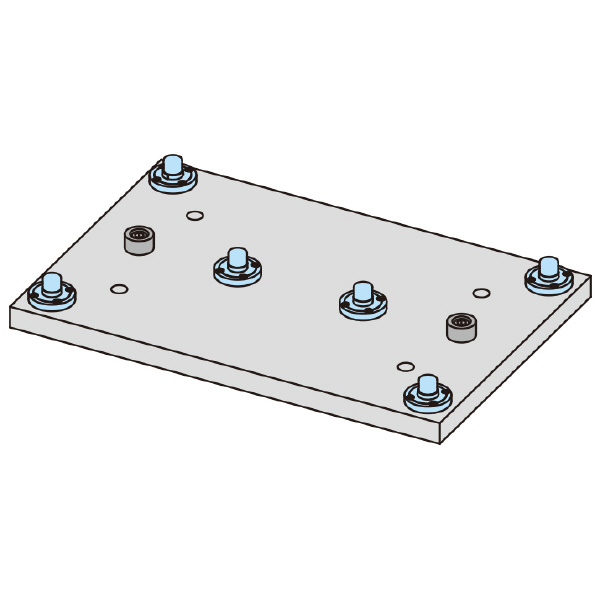

Ｑ－ロック内蔵プレート本体（ネジ式）　ＭＣＱ０６４０

  • RoHS
商品アイコンについて
  • 型番：MCQ0640
  • 発注コード：BXO05
  • メーカー商品コード：122174
  • JANコード：4904115211756
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \377,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明
  • プレート取付タイプのQ-ロック内蔵ネジ式のテーブルです。
  • 適合ブッシュとの組み合わせによりプレートの位置決め、ロックがワンタッチです。
  • 繰返し位置決め精度は3μmです。

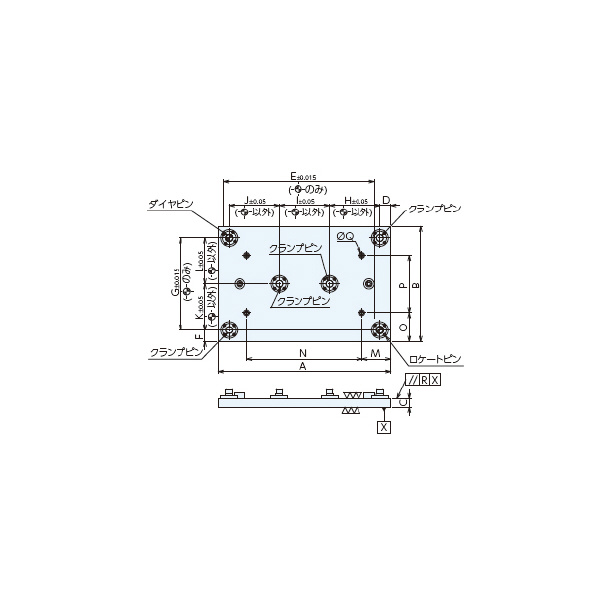

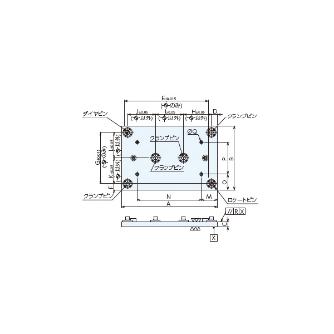

商品スペック
  • A：600
  • B：400
  • C：30
  • D：37.5
  • E：525
  • F：40
  • G：320
  • H：175
  • I：175
  • J：175
  • K：160
  • L：160
  • M：100
  • N：400
  • O：100
  • P：200
  • Q：M12用
  • R：0.02
  • ロケートピン：QLT26RP
  • ダイヤピン：QLT26DP
  • クランプピン：QLT26CP
  • 質量(kg)：58
  • 材質(プレート)：S50C
  • 材質(Q-ロックエレメント)：SCM440
  • 材質(ハイトシリンダー)：SCM420
  • 熱処理(Q-ロックエレメント/ハイトシリンダー)：焼入HRC55
  • 表面処理：無電解メッキ(Q-ロックエレメント)・黒染め(ハイトシリンダー)
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
