（株）ナベヤ Qーロックエレメント ホールタイプ本体 QLA Ｑ－ロックエレメント　ホールタイプ本体 QLA-KS10.3
（株）ナベヤ Qーロックエレメント ホールタイプ本体 QLA Ｑ－ロックエレメント　ホールタイプ本体 QLA-KS10.3
（株）ナベヤ

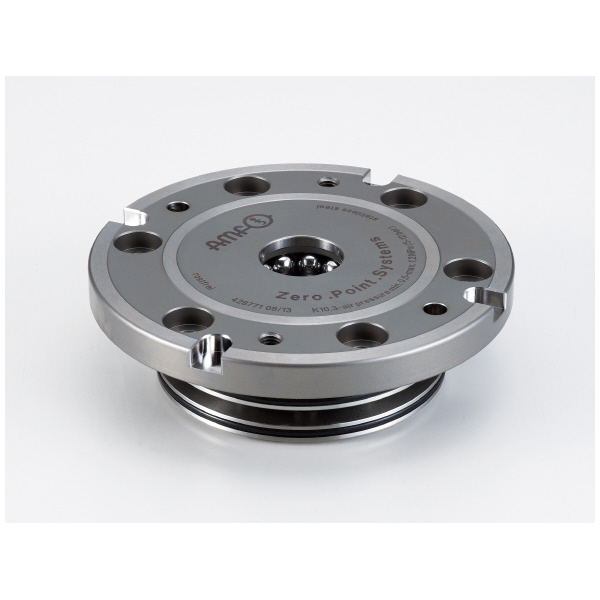

Ｑ－ロックエレメント　ホールタイプ本体　ＱＬＡ－ＫＳ１０．３

  • RoHS
商品アイコンについて
  • 型番：QLA-KS10.3
  • 発注コード：BXN82
  • メーカー商品コード：121993
  • JANコード：4904115211633
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \337,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明
  • 治具ベースに組込み、ワークの位置決めとクランプを同時に行うユニットです。
  • エアーブロー、差座確認付き。
  • アンクランプ時のみエアーを使用するため、加工中はエアー配管の切離しができます。
  • 工場内のエアー配管を利用し、容易にシステムに構築が行えます。
  • キー溝による位相セットにより単体使用ができます。

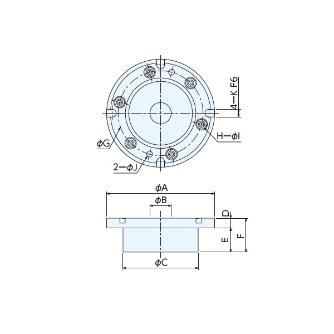

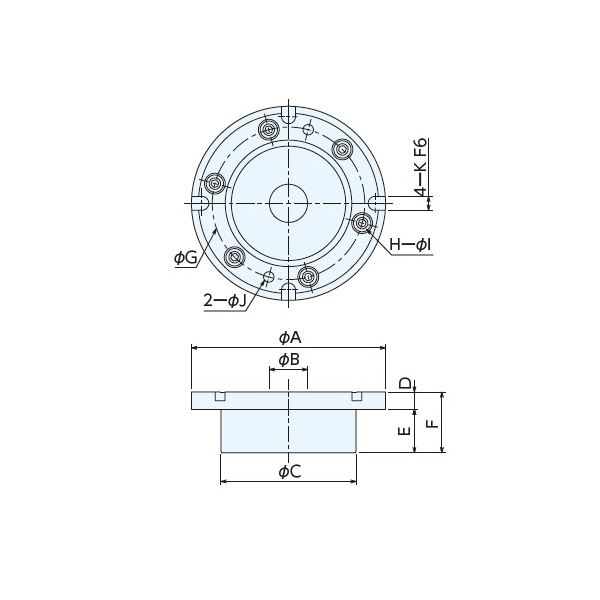

商品スペック
  • A：112
  • B：22
  • C：78
  • D：10
  • E：25
  • 高さ(mm)：35
  • G：88
  • H：6
  • I：6.6
  • J：6
  • K：8
  • 質量(kg)：1.4
  • 材質(本体)：SUS
  • 熱処理：熱処理済
注意事項 ―
内容品・付属品 ●六角穴付きボルト●止めネジ●ボルト用フタ●Oリング
原産国 ―
特記事項 ―
