（株）ナベヤ Qーロックエレメント ホールタイプ本体 QLA Ｑ－ロックエレメント　ホールタイプ本体 QLA-K02
（株）ナベヤ Qーロックエレメント ホールタイプ本体 QLA Ｑ－ロックエレメント　ホールタイプ本体 QLA-K02
（株）ナベヤ

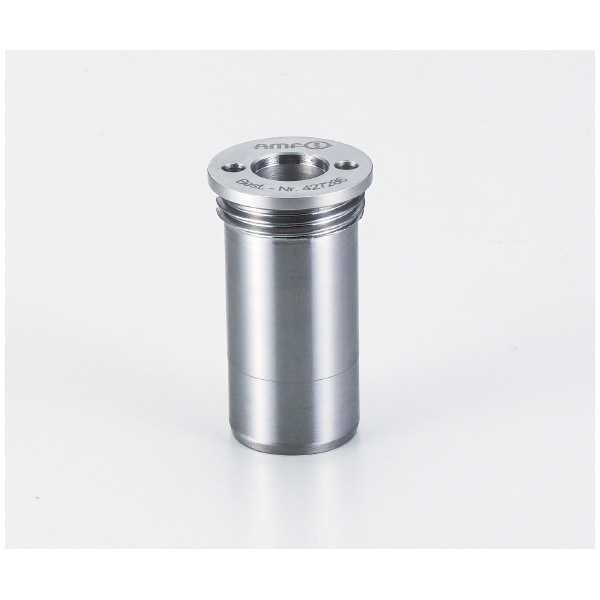

Ｑ－ロックエレメント　ホールタイプ本体　ＱＬＡ－Ｋ０２

  • RoHS
商品アイコンについて
  • 型番：QLA-K02
  • 発注コード：BXN81
  • メーカー商品コード：121991
  • JANコード：4904115211626
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \146,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明
  • 治具ベースに組込み、ワークの位置決めとクランプを同時に行うユニットです。
  • アンクランプ時のみエアーを使用するため、加工中はエアー配管の切離しができます。
  • 工場内のエアー配管を利用し、容易にシステムに構築が行えます。
  • 取付加工が少ないため、治具製作が容易です。

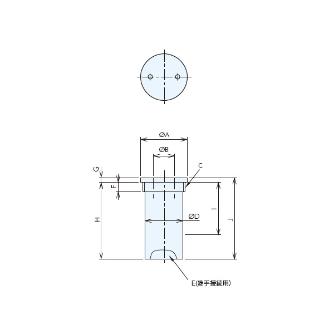

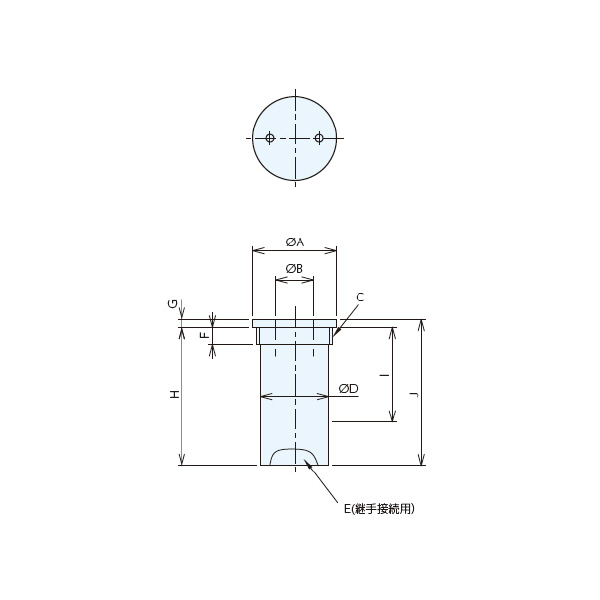

商品スペック
  • A：22
  • B：10
  • C：M10×1.5
  • D：18
  • E：M5×0.8
  • F：4.5
  • G：2.05
  • H：36.45
  • I：25
  • 高さ(mm)：38.5
  • 質量(kg)：0.048
  • 材質(本体)：SUS
  • 熱処理：熱処理済
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
