（株）ナベヤ Qーロックエレメント ピン(空圧式複動) QLA Ｑ－ロックエレメント　ピン（空圧式複動） QLA26DCP
（株）ナベヤ Qーロックエレメント ピン(空圧式複動) QLA Ｑ－ロックエレメント　ピン（空圧式複動） QLA26DCP

商品動画

（株）ナベヤ

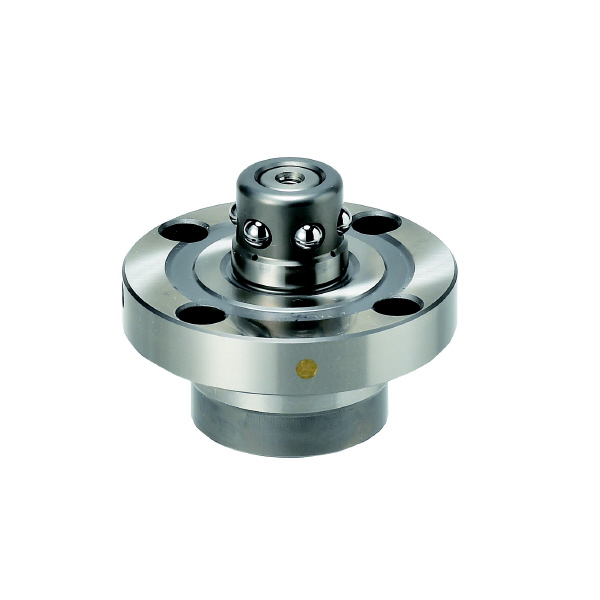

Ｑ－ロックエレメント　ピン（空圧式複動）　ＱＬＡ２６ＤＣＰ

  • RoHS
商品アイコンについて
  • 型番：QLA26DCP
  • 発注コード：BXN53
  • メーカー商品コード：125750
  • JANコード：4904115211343
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \86,000
　
注文単位 1個

  • ※11/02 23:20 時点の情報です

用途 ―
商品説明
  • 複動(エアーでクランプ)。
  • エアーブロー・着座確認付。
  • 立形マシニングセンタ、軽切削向き。
  • クランプ・アンクランプ時にエアーを使用。
  • 電子バルブの切り替えで治具の自動交換に対応できます。
  • 工場内のエアー配管を利用し、容易にシステムの構築が行えます。

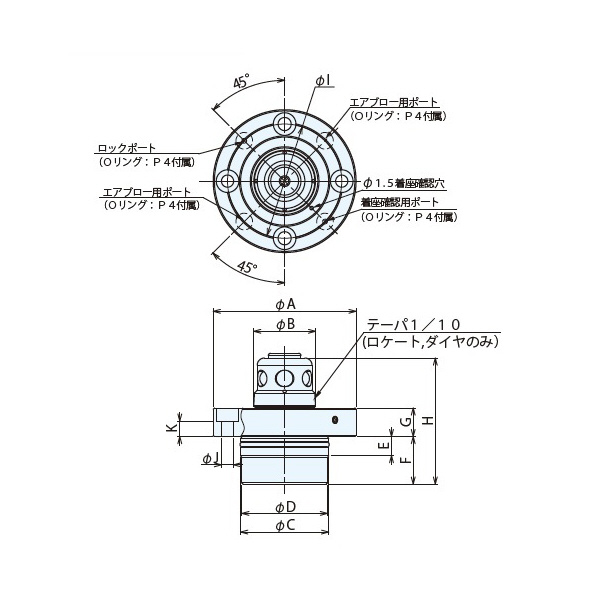

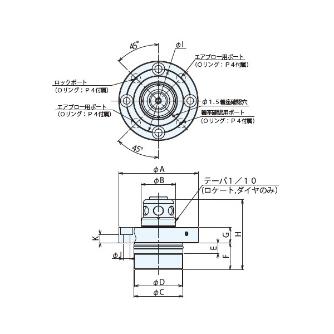

商品スペック
  • A：60
  • B：24
  • C h5：37
  • D：36
  • E：8
  • F：20
  • G(±0.005)：12
  • 高さ(mm)：53
  • I：48
  • J：5.5
  • K：6.6
  • 質量(kg)：0.3
  • タイプ：クランプピン
  • 材質(本体)：SUS440C
  • 熱処理：焼入HRC55
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
