（株）ナベヤ

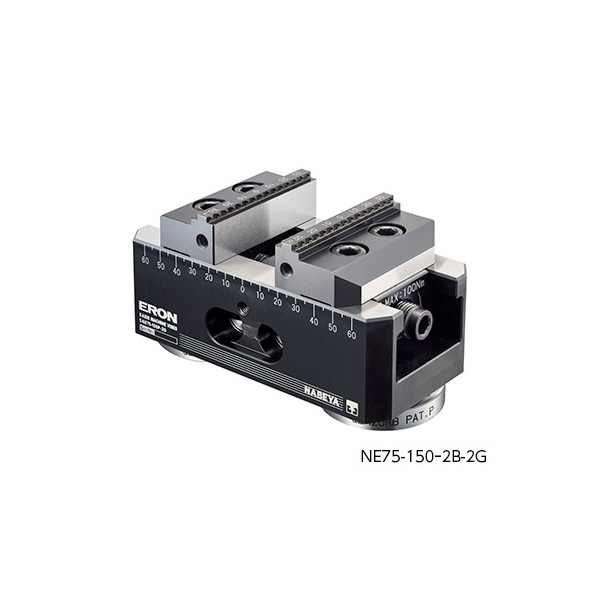

ネオグリップ　ロボット搬送対応　ＮＥ７５－１５０－２Ｂ－２Ｇ

  • 新着
  • RoHS
商品アイコンについて
  • 型番：NE75-150-2B-2G
  • 発注コード：BMVKC
  • メーカー商品コード：171433
  • JANコード：4904115162973
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥260,000
　
注文単位 1個

  • ※10/28 23:30 時点の情報です

用途 ―
商品説明
  • 専用のベースユニットと組み合わせて使用します。側面を掴みロボットで搬送できます。
  • ワークをバイス中心でクランプすることにより干渉回避性を高めます。
  • 高いセンタリング精度と繰り返し位置決め精度により、高品質な加工を安定して実現、段取り時間や不良率を削減することで生産性向上とコスト低減に貢献します。
  • ワークサイズに柔軟に対応。口金の組み換えで口開きの最大化が可能。組み替え時の再現性も高精度。
  • 口金後部にテーパー形状を採用。5軸加工時の工具接近性が向上します。
  • 確実なクランプ。ワーク下部を平行に強力クランプ。高負荷加工時におけるワークのズレ・脱落リスクを低減できます。
  • 新たなグリップ形状の採用と高剛性構造によりワークの浮上りを抑制、加工基準面が安定します。
  • 寸法精度の向上と不良率の低減に貢献します。
  • 加工基準面を安定させ、寸法精度の向上と不良率の低減に貢献します。
  • 高剛性構造によりビビりが低減され、面粗度・寸法が安定。工具負荷の低減と切削条件の向上に貢献します。
  • バイス内部に混入した切粉は本体側面の穴から排出され易い構造です。切粉の清掃頻度を低減します。切粉の清掃頻度を低減します。
商品スペック
  • 全長(mm)：150
  • 全巾(mm)：76
  • トルク(N・m)：100
  • 締付力(kN)：20
  • 質量(kg)：4.3
  • センタリング精度：±0.02
  • 繰り返し位置決め精度：±0.01
  • 材質：S50C(本体)/SCM440(口金)
  • 熱処理：調質(HRC25)(本体)/全体焼入れ(HRC53)(口金)
  • 表面処理：黒染め処理(四三酸化鉄被膜)(本体・口金)

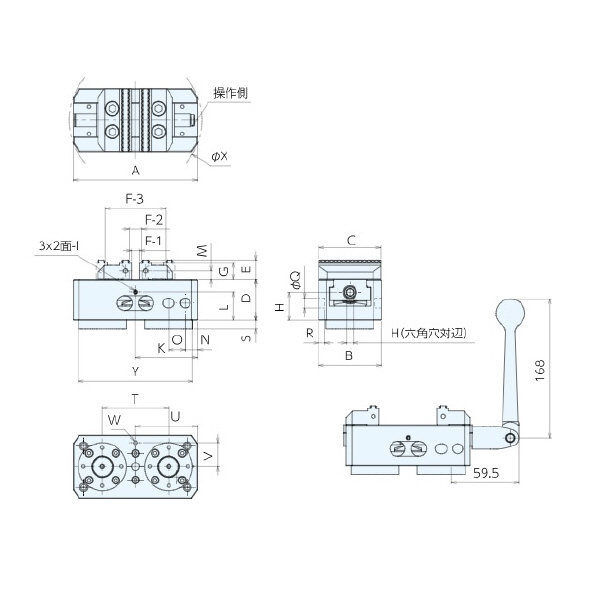

  • 寸法(mm)：150(A)/76(B)/75(C)/50(D)/23(E)/5-69(F-1)/10-74(F-2)/74-126(F-3)/20(G)/34(H)/8(I)/M6(J)/75(K)/34.5(L)/10(M)/15(N)/20(O)/21(P)/12(Q+0.1/+0.05)/7.5(R)/10(S)/80(T)/75(U)/29(V)/M6(W)/161(X)/138(Y)
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
