日東工器（株） TSPカプラボールバルブ付き BV-TSF ＴＳＰカプラボールバルブ付き BV-3TSF SUS FKM
日東工器（株）

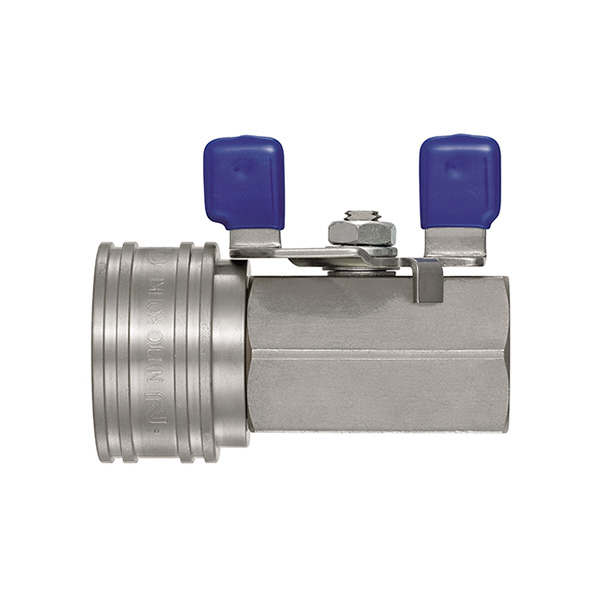

ＴＳＰカプラボールバルブ付き　ＢＶ－３ＴＳＦ　ＳＵＳ　ＦＫＭ

  • 新着
  • RoHS
商品アイコンについて
  • 型番：BV-3TSF SUS FKM
  • 発注コード：BMPQY
  • メーカー商品コード：63279
  • JANコード：4992338632793
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥16,430
　
注文単位 1個

  • ※8/25 23:30 時点の情報です

用途 ●おねじ取付用
商品説明
  • 低圧用。
  • ステンレス製。
  • TSPカプラとボールバルブを一体化。
  • 接続中(バルブ開放時)の不意な分離を防止するスリーブロック機構を装備。
  • 接続状態でもバルブの開閉操作が可能。
  • ボールバルブなので圧力損失が小さく、大流量が得られます。
  • 粘度の高い流体(グリースなど)に適しています。
  • 互換性:同サイズのTSPカプラのプラグであれば、取付形状にかかわらず接続できます。
  • ボールバルブのハンドル部でスリーブをロックし、プラグの分離を防止します。
  • TSPカプラの同サイズのプラグと接続できます。
商品スペック
  • 商品タイプ：ソケット
  • バルブ構造：片路開閉型
  • 最高使用圧力(MPa)：1.0(10kgf/cm2)
  • 耐圧力(MPa(kgf/cm2))：1.5(15)
  • 使用温度範囲(℃)：-5～+120
  • 材質(本体)：ステンレス鋼
  • シール材質：ふっ素ゴム
  • サイズ(mm)：R3/8(相手側)
  • 接続種類：おねじ(相手側)
  • 推奨最大締付トルク(N・m)：12
  • 取付形状：めねじ
  • 推奨最大締付トルク(kgf・cm)：122
  • H(mm)：六角21
  • h(mm)：47.5
  • L(mm)：60.5
  • l(mm)：44
  • T：Rc3/8
  • φD(mm)：28
  • φd(mm)：7.5
  • 最小断面積(mm2)：44.1
  • 表示記号：FKM
注意事項
  • 最小断面積はBV型単体での値です。
  • 使用可能な温度範囲は、使用条件によって異なります。真空用途適合性:単体時および接続時ともに真空用途には使用できません。
内容品・付属品 ●注意書
原産国 日本
特記事項 ―
