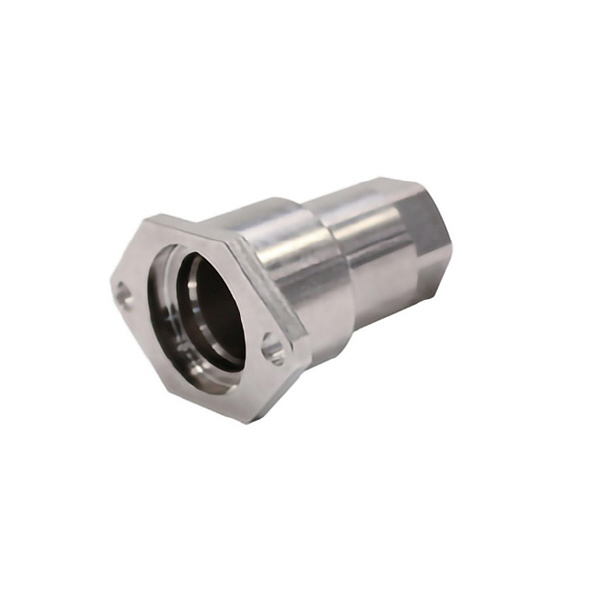

日東工器（株） カプラ用アダプタ CB マルチカプラ用 CB66413/78526
日東工器（株）

マルチカプラ用　ＣＢ６６４１３／７８５２６

商品アイコンについて
  • 型番：CB66413/78526
  • 発注コード：BMHPR
  • メーカー商品コード：78526
  • JANコード：4992338785260
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥4,650
　
注文単位 1個

  • ※8/12 23:20 時点の情報です

用途 ●空気・水用●「マルチカプラ」MALC-01S/MALC-01TP用アダプタ
商品説明
  • マルチカプラ MALC-01型(ねじ固定型)用のアダプタです。
  • 取付プレート加工の簡略化。
  • 取付プレート厚の薄肉化に。
  • 設備のトータルコストを削減。
商品スペック
  • MALC-01型用のアダプタ
  • 適用「マルチカプラ」：MALC-01S/MALC-01TP
  • 最高使用圧力(MPa｛kgf/cm2｝)：接続時1.0｛10｝/単体時1.0｛10｝
  • 耐圧力(MPa｛kgf/cm2｝)：接続時1.5｛15｝/単体時1.5｛15｝
  • 使用温度範囲(℃)：-20～+180
  • 材質：真ちゅう(ニッケルめっき)
  • 適用流体：空気・水
  • 許容偏心量(mm)：φ1.4
  • 許容傾斜度：0.5
  • プレート間の許容寸法(mm)：0～0.5
  • 推奨最大締付トルク(N・m｛kgf/cm｝)：ねじ固定型取付ねじ部 15｛153｝/管用テーパねじ 9｛92｝/六角穴付きボルト 2.7｛28｝
  • 質量(g)：66
  • H(mm)：六角17
  • H1(mm)：φ36
  • H2(mm)：5.9
  • H3(mm)：22
  • L1(mm)：44
  • L2(mm)：40.5
  • L3(mm)：3.5
  • T(mm)：Rc1/4
注意事項
  • 最高使用圧力は 「カプラ」を連続使用する際に、常時加わる圧力の許容値を示します。繰り返し最高使用圧力を超えて使用すると、漏れや破損の原因となります。
  • 耐圧力は一時的に圧力が上昇しても、「カプラ」の性能に支障をきたさない圧力の限界値を示します。
  • 使用温度範囲は「カプラ」に使用しているシール材質の最低使用温度と最高使用温度を示します。最低使用温度および最高使用温度での連続使用はできません。使用可能な温度範囲は、使用条件によって異なります。
  • 圧力・温度・適用流体・許容傾斜度およびプレート間寸法は、「マルチカプラ」MALC型ねじ固定型と同様です。
内容品・付属品 ●注意書
原産国 ―
特記事項 ―
