ＣＫＤ（株） ガイド付シリンダ ショートストローク STS-B ガイド付シリンダ　ショートストローク STS-B-16-20
ＣＫＤ（株） ガイド付シリンダ ショートストローク STS-B ガイド付シリンダ　ショートストローク STS-B-16-20
ＣＫＤ（株）

ガイド付シリンダ　ショートストローク　ＳＴＳ－Ｂ－１６－２０

商品アイコンについて
  • 型番：STS-B-16-20
  • 発注コード：BMCAI
  • メーカー商品コード：STS-B-16-20
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥20,020
　
注文単位 1個

  • ※5/28 23:30 時点の情報です

用途 ―
商品説明

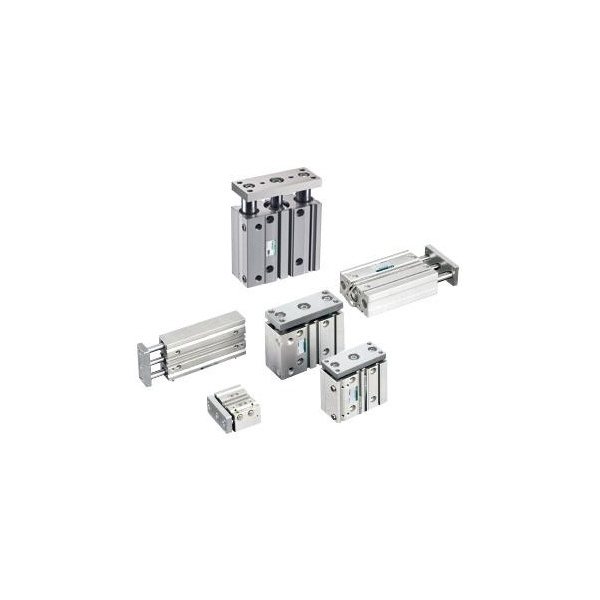

  • リンダスイッチをボディに一体収納し、シリンダの全長を究極にまで短くした角形、省スペースシリンダ。
  • ショートストローク用にボディ構造を最適化し、両サイドにガイドを設けた構造で、高精度、高剛性、省スペースを実現しました。
  • リフター、プッシャーなど様々な用途や環境に適合するためのバリエーションが充実しています。
商品スペック
  • 軸受方式：ころがり軸受
  • チューブ内径(mm)：φ16
  • 配管ねじ種類：M5
  • ストローク(mm)：20
  • 作動方式：複動形
  • 使用流体：圧縮空気
  • 最高使用圧力(MPa)：1.0
  • 最低使用圧力(MPa)：0.15
  • 耐圧力(MPa)：1.6
  • 周囲温度(℃)：‐10～60(ただし、凍結なきこと)
  • 接続口径：M5
  • 使用ピストン速度(mm/s)：50～500
  • クッション：ゴムクッション付
  • 給油：不要(給油時はタービン油1種ISO VG32を使用)
  • 許容吸収エネルギー(J)：0.088
  • 標準ストローク(mm)：10・20・30・40・50
  • 最大ストローク(mm)：50
  • 最小ストローク(mm)：5

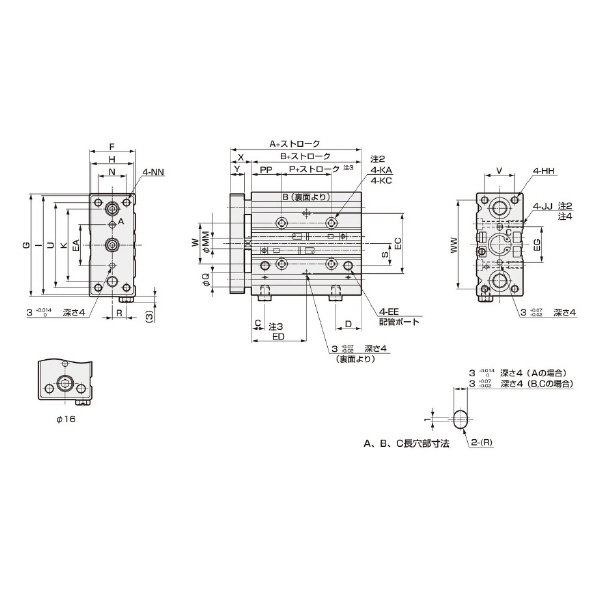

  • 外形寸法(mm)：45(A)/32(B)/7.5(C)/17(D)/7.5(DD)/M5(EE)/24(EA)/36(EC)/16＋ストローク/2(ED)/24(EG)/30(F)/64(G)/28(H)/M5深さ10(HH)/62(I)/M5深さ10(JJ)/46(K)/4.3貫通(KA)/8座ぐり深さ4.4(KC)/8(MM)/18(N)/M5貫通(NN)/-2(P)/17(PP)/8(Q)/10(R)/13(S)/52(U)/22(V)/25(W)/54(WW)/13(0-1.5)(X)/9(Y)
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
