ＣＫＤ（株） スーパーツインロッドシリンダ STR2 スーパーツインロッドシリンダ STR2-M-25-40-K3YH3-D
ＣＫＤ（株） スーパーツインロッドシリンダ STR2 スーパーツインロッドシリンダ STR2-M-25-40-K3YH3-D
ＣＫＤ（株）

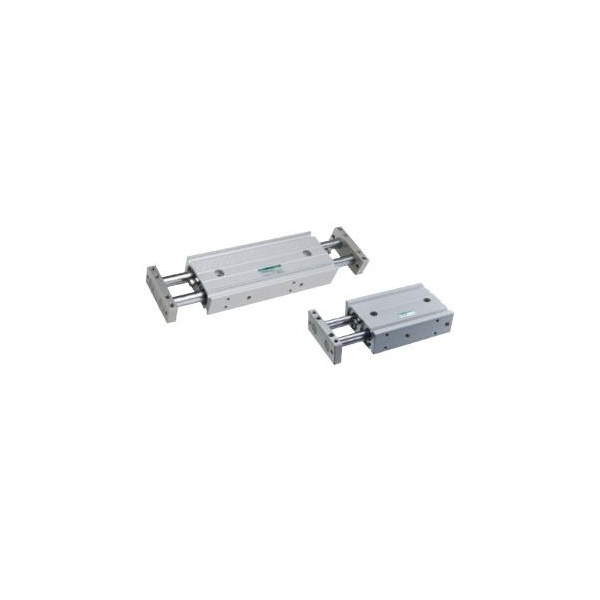

スーパーツインロッドシリンダ　ＳＴＲ２－Ｍ－２５－４０－Ｋ３ＹＨ３－Ｄ

商品アイコンについて
  • 型番：STR2-M-25-40-K3YH3-D
  • 発注コード：BMCAH
  • メーカー商品コード：STR2-M-25-40-K3YH3-D
  • JANコード：―
仕切価格 ―
標準価格 ¥30,460
　
注文単位 1個

  • ※7/01 23:30 時点の情報です

用途 ―
商品説明
  • ツインロッド構造により、不回転精度とシリンダの2倍の推力が得られるシリンダです。
商品スペック
  • 軸受方式：すべり軸受
  • シリンダ内径(mm)：φ25
  • 配管ねじ種類：M5
  • ストローク(mm)：40
  • 接点：無接点
  • 表示灯：2色
  • 配線(出力)：3線(NPN)
  • 負荷電圧(V)：30以下
  • 負荷電流(mA)：50以下
  • リード線長さ(m)：3
  • スイッチ数：2個付
  • 作動方式：複動形
  • 使用流体：圧縮空気
  • 最高使用圧力(MPa)：0.7
  • 最低使用圧力(MPa)：0.1
  • 耐圧力(MPa)：1.05
  • 周囲温度(℃)：‐10～60(ただし、凍結なきこと)
  • ストローク調整範囲(mm)：‐5～0
  • 使用ピストン速度(mm/s)：50～500
  • クッション：ゴムクッション
  • 給油：不要(給油時はタービン油1種ISO VG32を使用)
  • 許容吸収エネルギー(J)：0.68(PUSH)/0.237(PULL)
  • 標準ストローク(mm)：10・20・30・40・50・60・70・80・90・100
  • 最大ストローク(mm)：100
  • 最小ストローク(mm)：5
  • 製作可能ストローク(mm)：200
  • スイッチ付最小ストローク(mm)：10
  • ストローク0mm時の質量(g)：580

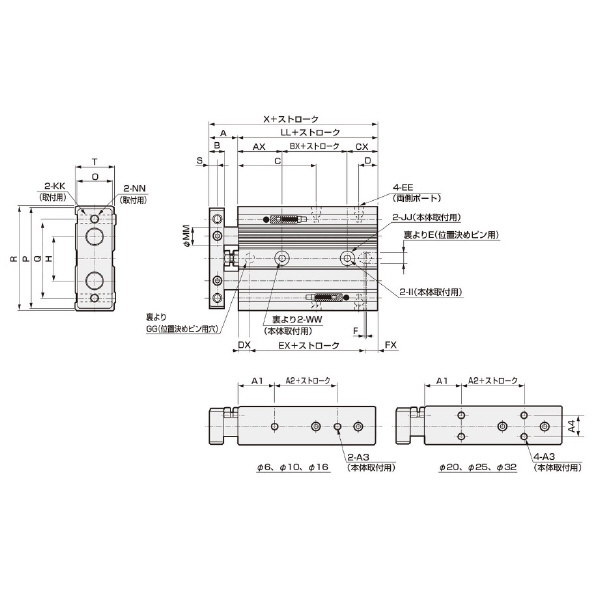

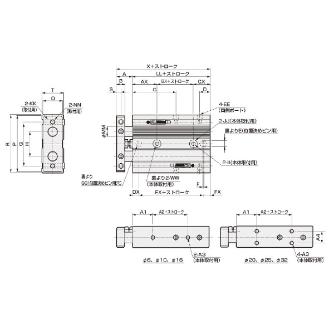

  • 外形寸法(mm)：22(A)/12(B)/44(C)/10.5(D)/6＋0.07・＋0.02深さ6(E)/M5(EE)/1(F)/6＋0.07・＋0.02/0深さ6(GG)/34(H)/6.3(II)/11座ぐり深さ6.5(JJ)/M6貫通(KK)/75(LL)/14(MM)/M6貫通(NN)/30(O)/70(P)/60(Q)/72(R)/6(S)/33(T)/M8深さ8(WW)/97(X)/24(AX)/33(BX)/18(CX)/9(DX)/57(EX)/9(FX)/20(A1)/30(A2)/M5深さ6(A3)/18(A4)
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
