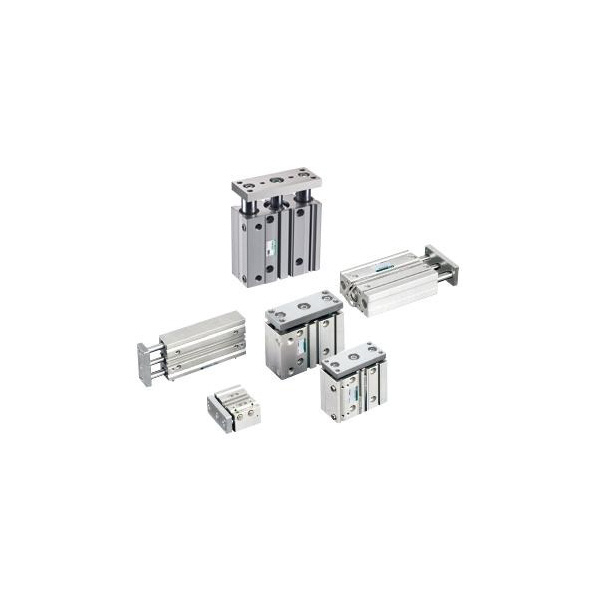

ＣＫＤ（株） ガイド付シリンダ ロングストローク STL-M ガイド付シリンダ　ロングストローク STL-M-32C-100
ＣＫＤ（株） ガイド付シリンダ ロングストローク STL-M ガイド付シリンダ　ロングストローク STL-M-32C-100
ＣＫＤ（株）

ガイド付シリンダ　ロングストローク　ＳＴＬ－Ｍ－３２Ｃ－１００

商品アイコンについて
  • 型番：STL-M-32C-100
  • 発注コード：BMCAE
  • メーカー商品コード：STL-M-32C-100
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥39,140
　
注文単位 1個

  • ※5/28 23:30 時点の情報です

用途 ―
商品説明
  • リンダスイッチをボディに一体収納し、シリンダの全長を究極にまで短くした角形、省スペースシリンダ。
  • ロングストローク用にボディ構造を最適化し、両サイドにガイドを設けた構造で、高精度、高剛性、省スペースを実現しました。
  • リフター、プッシャーなど様々な用途や環境に適合するためのバリエーションが充実しています。
商品スペック
  • 軸受方式：すべり軸受
  • チューブ内径(mm)：φ32
  • 配管ねじ種類：Rcねじ
  • ストローク(mm)：100
  • ゴムエアクッション付
  • 作動方式：複動形
  • 使用流体：圧縮空気
  • 最高使用圧力(MPa)：1.0
  • 最低使用圧力(MPa)：0.2
  • 耐圧力(MPa)：1.6
  • 周囲温度(℃)：‐10～60(ただし、凍結なきこと)
  • 接続口径：Rc1/8
  • 使用ピストン速度(mm/s)：50～500
  • クッション：ゴムエアクッション付
  • 給油：不要(給油時はタービン油1種ISO VG32を使用)
  • 許容吸収エネルギー(J)：0.401
  • ストローク(mm)：50・75・100・125・150・175・200・225・250・275・300・325・350・375・400
  • 最大ストローク(mm)：400
  • 最小ストローク(mm)：30

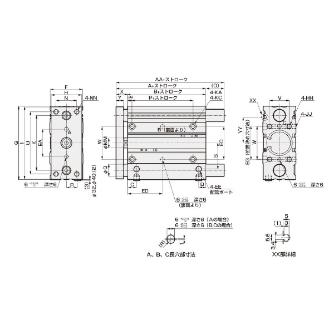

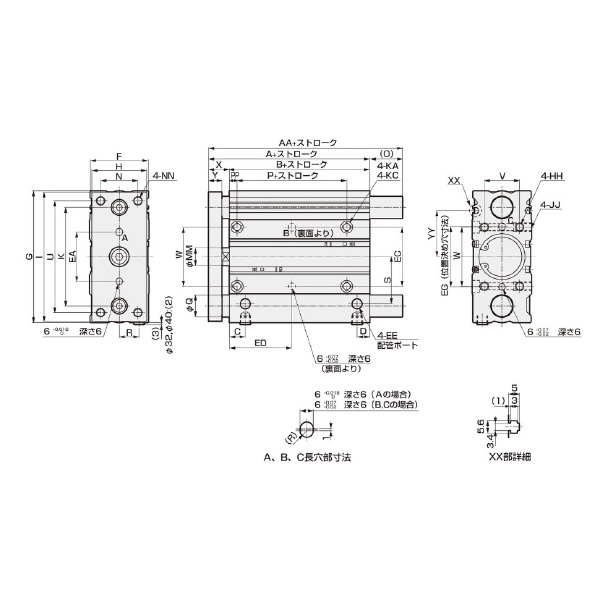

  • 外形寸法(mm)：68(A)/102(AA)/49(B)/14(C)/10.5(D)/Rc1/8(EE)/42(EA)/45(EC)/46(EG)/17.5＋ストローク/2(ED)/47(F)/111(G)/45(H)/M8深さ16(HH)/109(I)/M8深さ16(JJ)/81(K)/6.3貫通(KA)/11座ぐり深さ6.5(KC)/16(MM)/29(N)/M8貫通(NN)/34(O)/22(P)/7(PP)/20(Q)/16(R)/39(S)/93(U)/25(V)/45(W)/19(0-2)(X)/12(Y)/39(YY)
