（株）ナベヤ ダブルウェッジクランプ(口金取付タイプ) DWC ダブルウェッジクランプ（口金取付タイプ） DWC10S2
（株）ナベヤ ダブルウェッジクランプ(口金取付タイプ) DWC ダブルウェッジクランプ（口金取付タイプ） DWC10S2
（株）ナベヤ

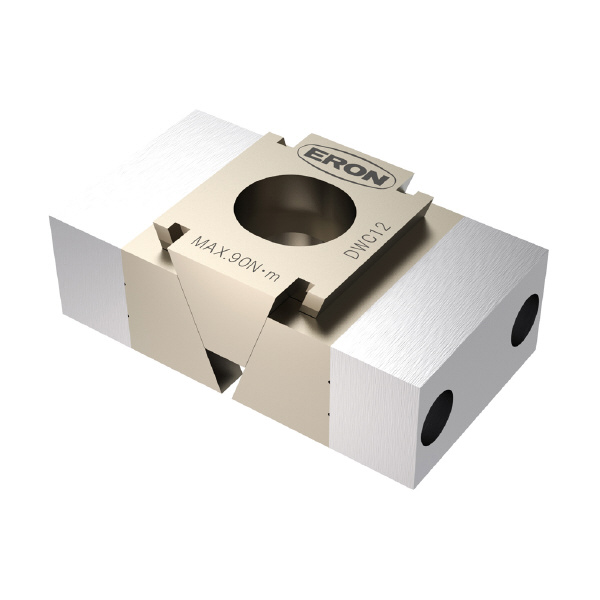

ダブルウェッジクランプ（口金取付タイプ）　ＤＷＣ１０Ｓ２

商品アイコンについて
  • 型番：DWC10S2
  • 発注コード：BMAKC
  • メーカー商品コード：168621
  • JANコード：4904115665146
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥36,600
　
注文単位 1個

  • ※4/29 23:20 時点の情報です

用途 ●加工してワークに合わせたクランプがしたい場合
商品説明
  • ダブルウェッジクランプ(口金取付タイプ)はワークの形状や材質に合わせて口金を取り付けてクランプする製品です。パレット、イケール等のジグに取り付けて使用します。
  • 1回の操作で2つのワークを同時にクランプ可能。省スペースで多くのワークを設置できるためワークを多数個取りやクランプ作業時間の短縮に最適です。
  • クサビ構造によりワークを斜め下方向へ締めつけるためクランプ時の浮き上がりを抑えます。着座面に密着させることにより、Z方向寸法のバラつきの防止や平面・平行度の安定化、切削時のビビリ抑制にも期待できます。
  • 切粉がクランプに付着しないように、クサビの動きに追従して口金を移動させるスプリングは、本体内部に組み込まれています。クランプ側面は切粉が流れやすいフラット形状です。ワークやクランプ周囲に堆積する切粉を防止します。切粉の侵入箇所を極力少なくし、外形にスプリングが無いことから切粉堆積によるチッピングや作動不良を防止できます。
  • ボルト取付穴が長丸になっているため、クランプ方向の位置に自由度があり、ワーク寸法のバラつきを吸収します。(E寸法の1/2まで)
  • ワークの形状・材質に合わせて口金を変更して使用が可能。また各口金はセルフカット代を設けておりお客様で追加工してご使用いただけます。
  • 特殊金口。アルミ:比較的柔らかく切削性に優れている。
商品スペック
  • 適合ボルト：SKS10025
  • クランプ力(N)：23000
  • 操作トルク(N・m)：50
  • 質量(kg)：0.25

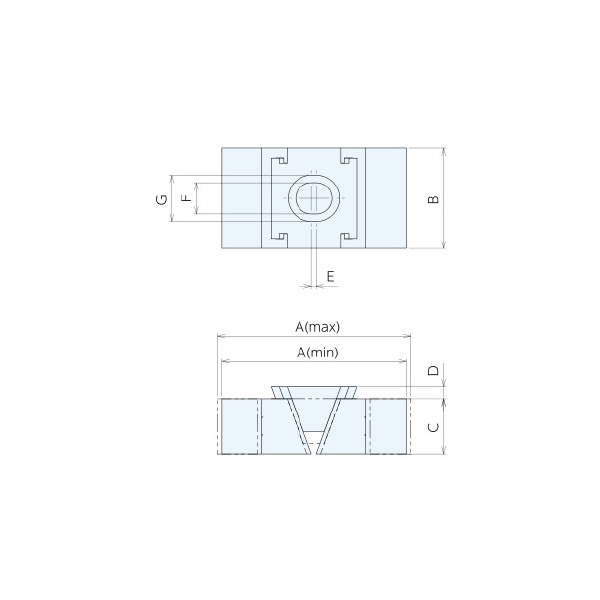

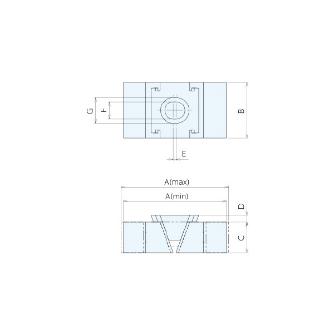

  • A(max.)(mm)：72
  • A(min.)(mm)：68
  • B(mm)：40
  • C(mm)：20
  • D(mm)：5.5
  • E(mm)：2
  • F(mm)：11
  • G(mm)：17
  • 材質(本体)：S45C(本体(DWC))/アルミ(A5052)(特殊口金)
  • 熱処理：先端部HRC48～52(口金)
  • 表面処理：無電解めっき(本体(DWC))
注意事項
  • 本製品の修理対応は行っておりません。
  • 異常が見られる場合は新しいものと交換をお願いいたします。
  • 使用前後に切粉が付着していないかのご確認と使用後に切粉の除去を行ってください。
内容品・付属品 ―
原産国 ―
特記事項 ―
