（株）ナベヤ ハイブリッドビルトイン防振マウント(軽量型) BBU ハイブリッドビルトイン防振マウント軽量型 BBU25-160EL
（株）ナベヤ ハイブリッドビルトイン防振マウント(軽量型) BBU ハイブリッドビルトイン防振マウント軽量型 BBU25-160EL
（株）ナベヤ

ハイブリッドビルトイン防振マウント軽量型　ＢＢＵ２５－１６０ＥＬ

  • 新着
  • RoHS
商品アイコンについて
  • 型番：BBU25-160EL
  • 発注コード：BLRTS
  • メーカー商品コード：170115
  • JANコード：4904115461380
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \6,850
　
注文単位 1個

  • ※1/28 23:30 時点の情報です

用途 ―
商品説明
  • 振動を嫌う画像測定部のステージに取り付けて、装置内部に組み込まれた振動発生源のポンプやモーター、外部から伝わる振動を減衰させます。
  • 軽量装置の振動対策が可能。ばねと防振材を組み合わせたハイブリッド構造により、低い周波数から効率よく振動を低減し、軽量な装置でも高い減衰効果を発揮します。
  • 設置互換性が高く、取り換えが容易。同一形状のため、搭載装置の荷重が変わっても製品を取り換えるだけで対応可能です。また、偏荷重がかかる場合でも、異なる許容荷重の製品を組み合わせることで効果的に減衰できます。
  • 金具の取り付けに接着剤を使用していないため、経年劣化や温度・湿度の影響を受けにくく、長期間使用できます。
  • 機器の転倒・落下リスクを大幅に低減。転倒防止機能（ストッパー）により、振動や衝撃、急な荷重変動があっても機器を保持し、予期せぬ転倒を防ぎ安全性を向上させます。
  • 無電解ニッケルめっき仕様。耐食性・耐摩耗性に優れ、摩擦による微細な金属粉の発生を抑えます。クリーン度が求められる電子部品製造ラインなどでの異物混入リスク低減に貢献します。

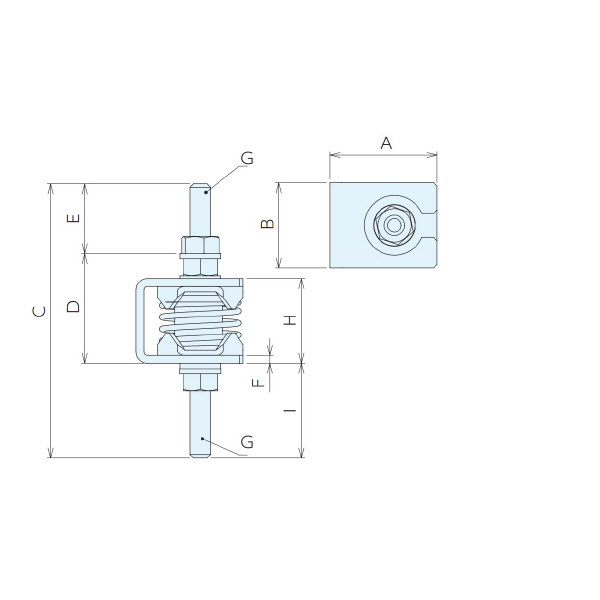

商品スペック
  • A(mm)：31.3
  • B(mm)：25
  • C(mm)：80.2
  • D(mm)：32.1
  • E(mm)：20.4
  • F(mm)：2.3
  • G(mm)：M6
  • H(mm)：24.8
  • I(mm)：27.7
  • ばね色：緑
  • 許容荷重 (kgf)：1.1(min)/1.6(MAX)
  • 許容荷重(N)：10.7(min)/15.6(MAX)
  • 撓み量 (mm)：1.5 - 4.5
  • 固有振動数 (鉛直)(Hz)：8―12
  • 対象振動周波数 (鉛直)(Hz)：16~
  • 質量(g)：80
  • 材質：SPHC(プレート)/S20C(ボルト)/SUS(ばね)/防振パッド(防振材)
  • 表面処理：無電解ニッケル めっき(ストッパ・ホールド金具・ボルト)
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
