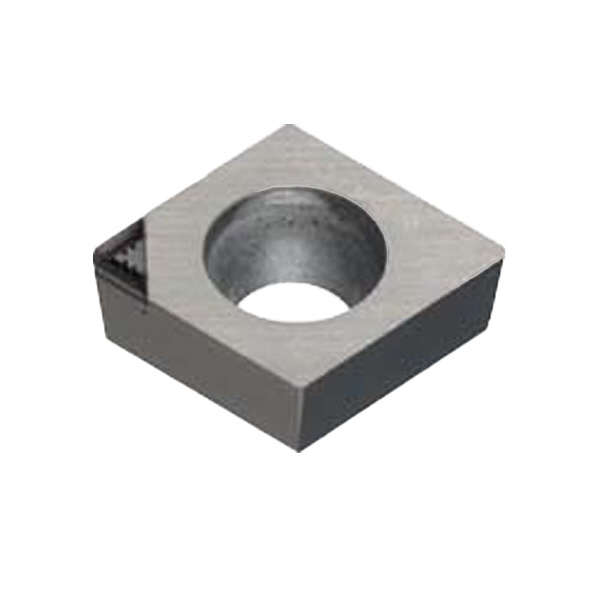

住友電気工業（株） スミダイヤ スローアウェイチップ NF-CCMT-GD スミダイヤ　スローアウェイチップ NF-CCMT09T308N-GD DA1000
住友電気工業（株） スミダイヤ スローアウェイチップ NF-CCMT-GD スミダイヤ　スローアウェイチップ NF-CCMT09T308N-GD DA1000
住友電気工業（株） スミダイヤ スローアウェイチップ NF-CCMT-GD スミダイヤ　スローアウェイチップ NF-CCMT09T308N-GD DA1000
住友電気工業（株） スミダイヤ スローアウェイチップ NF-CCMT-GD スミダイヤ　スローアウェイチップ NF-CCMT09T308N-GD DA1000
住友電気工業（株）

スミダイヤ　スローアウェイチップ　ＮＦ－ＣＣＭＴ０９Ｔ３０８Ｎ－ＧＤ　ＤＡ１０００

商品アイコンについて
  • 型番：NF-CCMT09T308N-GD DA1000
  • 発注コード：BLQ47
  • メーカー商品コード：16HQEGE
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \12,400
　
注文単位 1個

  • ※11/01 23:20 時点の情報です

用途 ●ハイシリコンアルミニウム合金の加工。●アルミニウム合金の粗・断続・仕上げ加工。●木工・木質ボードなどの切断・端面加工。●非鉄金属の一般仕上げ加工。
商品説明
  • 超微粒ダイヤモンドを高密度に焼結。
  • 加工面の面粗度が大幅に向上。
  • 優れた耐摩耗性と高強度。
  • 全てのアルミニウム合金や非鉄合金の加工に高性能・高精度・高能率加工を発揮。
  • スミダイヤNFインサートは、設計の最適化と量産加工技術の開発により、DA1000の優れた基本性能はそのままに、より高いコストパフォーマンスを実現した製品です。優れた耐欠損性・耐摩耗性や被削材の仕上げ面粗さなど、スミダイヤDA1000の高性能を最大限発揮します。
  • ブレーカ付きのスミダイヤインサート。
  • アルミニウム合金の中～仕上げ加工において抜群の切りくず処理を実現。
  • 切りくずトラブル解決により作業能率の大幅改善が可能。
  • 高強度材種DA1000の採用により、安定長寿命。
商品スペック
  • 材種：DA1000
  • インサート形状［記号］：菱形［C］
  • 逃げ角［記号］(°)：7［C］
  • 等級記号：M
  • 切刃長［記号］(mm)：2.8［09］
  • インサート厚さ［記号］(mm)：3.97［T3］
  • コーナー半径［記号］(mm)：0.8［08］
  • 勝手［記号］：なし［N］
  • ブレーカ：GD
  • 商品タイプ：ワンコーナータイプ/7°ポジティブ
  • みぞ穴記号：T
  • コーナー高さ許容差(mm)：±0.08
  • タイプ記号：NF
  • ダイヤモンド粒子平均粒径(μm)：～0.5
  • 穴の形状：円筒穴+片面取(40°～60°)
  • 穴の有無：あり
  • 穴径(mm)：4.4
  • 厚さ許容差(mm)：±0.13
  • 抗折力(Gpa)：≒2.60
  • 硬度HK(Gpa)：50～60
  • 頂角(°)：80
  • 内接円IC(mm)：9.525
  • 内接円許容差(mm)：±0.05
  • 補足：ブレーカ付タイプ(なし［N］)
  • 補足記号：N-GD
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
