（株）ナベヤ

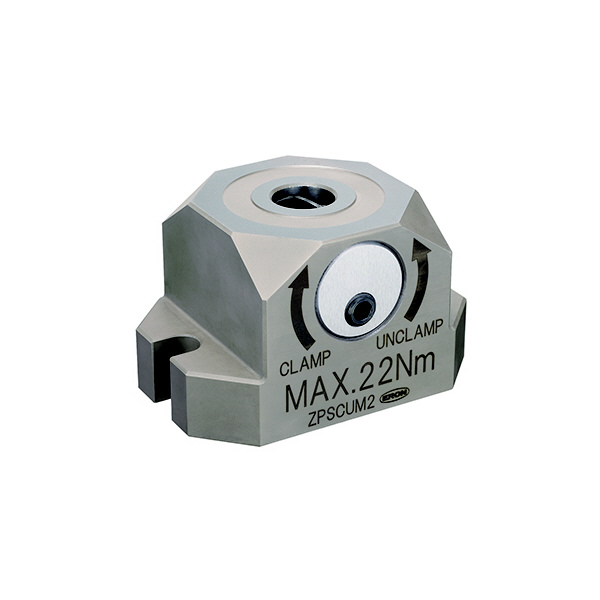

ＺＰＳクランプユニット　サイドネジ式　ＺＰＳＣＵＭ２

商品アイコンについて

型番：ZPSCUM2
発注コード：BLDND
メーカー商品コード：168259
JANコード：4904115882628

商品一覧へ
(サイズ・色違いなど)

仕切価格	―
標準価格	\88,000


注文単位	1個

※1/28 23:30 時点の情報です

用途	―
商品説明	ワークを下面から引き込み、位置決め・固定するクランプユニットです。別売りの「ZPSクランプユニット(サイドネジ式)用ピンボルト」と組み合わせて使用します。段取り時間短縮を実現し機械稼働率を向上。ワークを下面で引き込み・固定できる機能により主軸とジグの干渉がなくなり、1度の段取りで多面加工が可能。工程ごとの段取り替えが不要になるため段取り回数を削減できます。優れた操作性・作業の省力化。小型のトルクレンチや限られたスペースでもクランプ/アンクランプ操作できるように、クランプ力を確保しつつ規定操作トルクを小さくしています。規定締付トルク:ZPSCUM1(締付力15kN):操作トルク8Nm クランプポイントの距離が遠く、アクセスが困難な場合でも、クランプ/アンクランプ操作ができるように延長工具(別売り)のオプションパーツを取り揃えております。清掃・メンテナンス性を考慮した構造設計。上面の穴から侵入した切粉やクーラントが内部に堆積しないように、エアーの吐出で外部に排出できる構造です。段取り替え時の清掃やメンテナンスが容易にでき長期間ご使用いただけます。

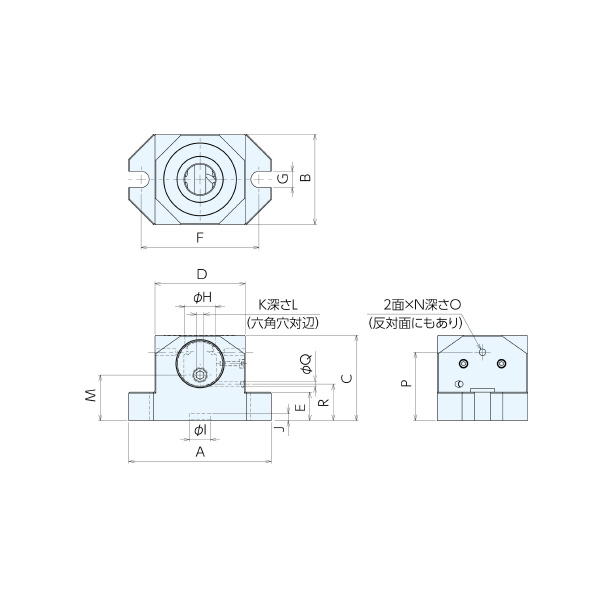

商品スペック	クランプ力(N)：25000 締付操作トルク(N・m)：22 質量(kg)：3.24 A(mm)：115 B(mm)：75 C±0.005(mm)：70 D(mm)：75 E(mm)：25 F(mm)：98 G(mm)：13 H(mm)：22 I H6(mm)：18 J +0.05/0(mm)：6 K(mm)：6 L(mm)：8 M(mm)：41.5 N：- O：- P：- Q(mm)：6 R(mm)：35 材質(本体)：SCM440 熱処理：全体焼入 HRC55-60
注意事項	―
内容品・付属品	●平座金(M12)×2枚
原産国	―
特記事項	―
