（株）ナベヤ ロックタイトエアマシンバイス LTAIR ロックタイトエアマシンバイス LTAIR100H
（株）ナベヤ ロックタイトエアマシンバイス LTAIR ロックタイトエアマシンバイス LTAIR100H
（株）ナベヤ

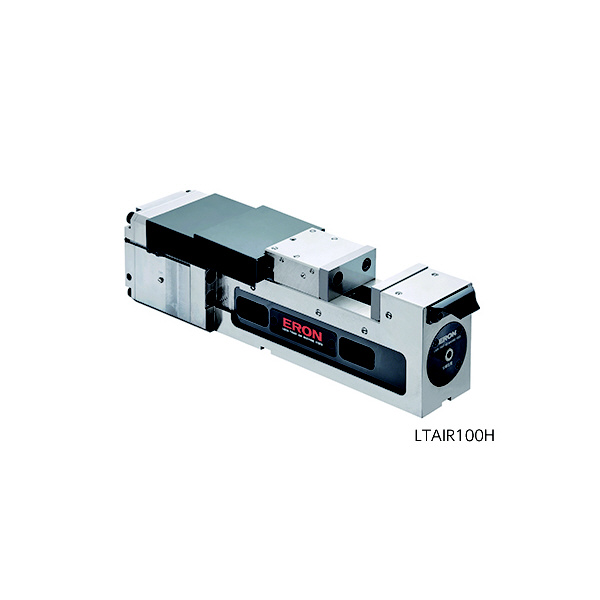

ロックタイトエアマシンバイス　ＬＴＡＩＲ１００Ｈ

商品アイコンについて
  • 型番：LTAIR100H
  • 発注コード：BLDMZ
  • メーカー商品コード：165954
  • JANコード：4904115070827
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 ¥460,000
　
注文単位 1個

  • ※7/29 23:30 時点の情報です

※8/21に下記価格に改定予定です

仕切価格 ―
標準価格 ¥535,000
用途 ―
商品説明
  • エアー供給でワークをクランプ/アンクランプするマシンバイスです。
  • バルブ操作でエアー供給のON/OFFを制御し自動化できます。
  • BT40相当のMC～:重切削加工までを対象にしたマシンバイス。
  • リードタイムの短縮・安定化。
  • エアー供給でクランプ/アンクランプする機能。
  • ワーク交換をロボット、エアー供給のON/OFF制御を行うことにより無人加工が可能となり、作業者の段取り工数の削減、リードタイムの短縮ができます。
  • 複数台のバイスのクランプ/アンクランプをバルブ操作することにより、作業の省力化および作業時間のバラつきをなくします。
  • 不良率低減。
  • 高精度加工。
  • エアーの供給圧で締付力を調整できる機能により、剛性が低く歪みやすいワークも、平行にクランプ＋歪みが発生しない締付力でクランプが可能です。
  • 基準面が作業者側に配置されているため、ワークの設置しやすさ、切粉の視認性・清掃作業性に優れ、作業者の負担軽減や切粉のはさみこみによる位置決め精度の悪化を防止します。
  • 浮き上がりを防止する機能により、クランプ時のワーク浮き上がりを抑え、高精度な加工が可能です。
  • 優れた耐久性とメンテナンス性で自動化ラインにも最適。
  • 動作テスト50万回クリア。長期間ご使用が可能です。
  • 締付力が低下した場合は、増圧ユニットの交換で素早く復旧、加工ラインの停止を最小限にできます。
  • 増圧ユニットはボルト締結による構造で容易に交換できます。
  • また、単動式のため、エアー供給は1ポートで機械側の改造/配管工数を低減できます。
  • 素材のばらつき/ロボット搬送によるワークの設置誤差を吸収しやすいようにクランプストロークが大きいことが特長です。
商品スペック
  • 口巾(mm)：102
  • 口深(mm)：45
  • 口開(mm)：195
  • ガイドブロック幅(mm)：18
  • 締付力(kN)：30(1MPa時)
  • 質量(kg)：43

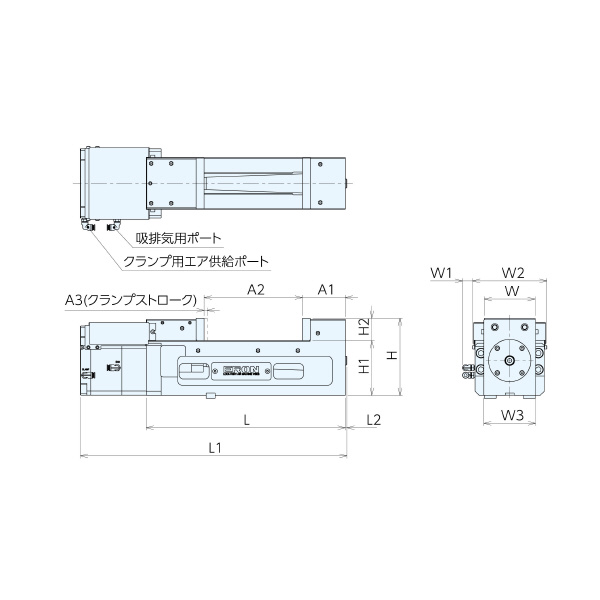

  • L(mm)：399
  • L1(mm)：543.5
  • L2(mm)：12.4
  • W(mm)：102
  • W1(mm)：20
  • W2(mm)：149
  • W3(mm)：104
  • A1(mm)：86
  • A2(mm)：0～195
  • A3(mm)：6
  • H(mm)：155
  • H1(mm)：110
  • H2(mm)：45
  • 材質：FCD
  • 熱処理：本体摺動面 HRC45以上
注意事項 ―
内容品・付属品 ●標準ガイドブロック(2個1組)適合溝幅18mm×1セット●標準取付クランプセット(2個1組)適合溝幅18mm×2セット●ハンドル×1本●吊りボルト
原産国 ―
特記事項 ―
