（株）ナベヤ 電動位置決め締結ユニット ピン ELC 電動位置決め締結ユニット　ピン ELC21S
（株）ナベヤ 電動位置決め締結ユニット ピン ELC 電動位置決め締結ユニット　ピン ELC21S
（株）ナベヤ

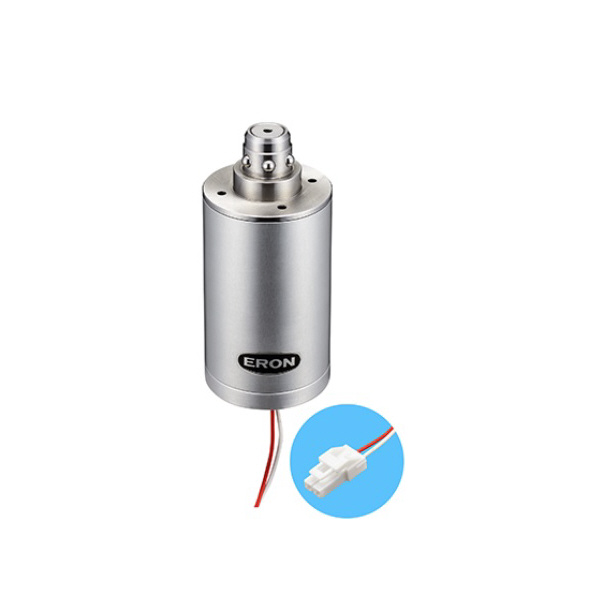

電動位置決め締結ユニット　ピン　ＥＬＣ２１Ｓ

  • 新着
商品アイコンについて
  • 型番：ELC21S
  • 発注コード：BKVPI
  • メーカー商品コード：168654
  • JANコード：4904115101347
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \82,000
　
注文単位 1個

  • ※10/31 23:30 時点の情報です

用途 ―
商品説明
  • 本製品は別売りの「電動位置決め締結ユニット　ブッシュ」と組み合わせて使用する製品です。
  • クランプ/アンクランプ操作はソレノイドによる電気駆動です。
  • 駆動源が電気のため油圧・空圧源でかかる配管構築の手間をかけることなく、既存の量産ラインや装置・設備に組み込んで自動化を実現できます。
  • 電気が供給されていない状態でも内部の永久磁石によりプレートを保持し続けるため、急な停電等による電気遮断でも外れることがなく安全にご使用いただけます。
  • PLCに組み込むことでクランプ/アンクランプ状態を検出しない限り次の動作ができないように制御できます。
  • センサー付タイプと組み合わせることで人為的ミスを確実に防止し作業を安全に行うことができます。
  • 電気を駆動源としたクランプ製品のため、油圧・空圧を駆動源とする製品に比べてエネルギー使用量を低く抑えます。
  • 油などによる汚染の懸念がなくクリーンルームでもご使用いただけます。
商品スペック
  • 外径(mm)：40
  • ピン径(mm)：15
  • 総高(mm)：116
  • クランプ力(N)：200
  • 繰返し位置決め精度(mm)：±0.1以内
  • 質量(g)：334

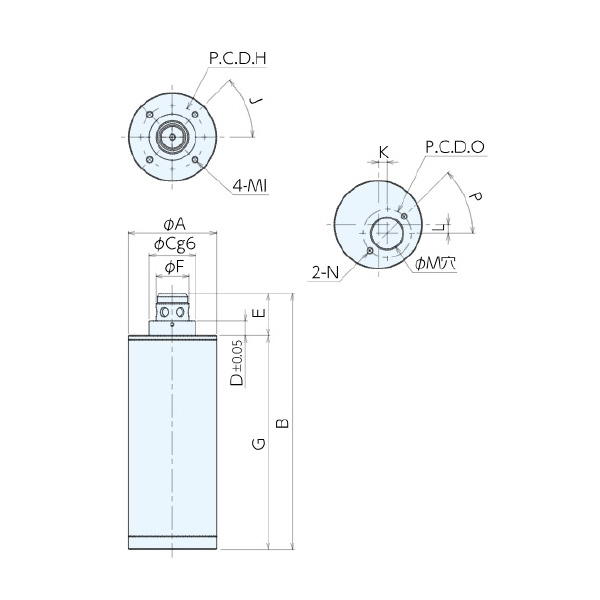

  • A(mm)：40
  • B(mm)：116
  • Cg6(mm)：21
  • D±0.05(mm)：6.5
  • E(mm)：19
  • F(mm)：15
  • G(mm)：97
  • H(mm)：29
  • I(mm)：M3x0.5深さ4
  • J(°)：45
  • K(mm)：4
  • L(mm)：4
  • M(mm)：14
  • N(mm)：M3x0.5有効深さ3
  • O(mm)：22
  • P(°)：45
  • 材質：ステンレス(ピン・駆動部)/アルミ(スリーブ)
  • 熱処理：HRC40(ピン取付部)/HRC55(駆動部)
  • 表面処理(mm)：アルマイト処理(スリーブ)
注意事項 ―
内容品・付属品 ―
原産国 ―
特記事項 ―
